O tom, co předcházelo zahájení prací na projektové dokumentaci více v části "Historie projektu", která vlastně končí dnem 2. 12. 2024. Ten den do DS spolku přišla předběžná informace č. 2 Agentury ochrany přírody a krajiny Regionálního pracoviště Správa CHKO České středohoří, ve které je již akceptována výška stožáru 21 m. Cesta se otevřela...

Ještě předtím, právě jako jeden z argumentů pro získání souhlasu CHKO České středohoří, dne 28. 10. 2024 s. r. o. Atlas Group, která je poskytovatelem geodetických služeb, pro spolek jako dar zdarma zpracovala zaměření větrného čerpadla vycházející z rozměrů dochovalé vodárny a vhodné historické fotografie pořízené pracovníkem Muzea města Ústí nad Labem na přelomu 50. a 60. let 20. století.

Zaměření vodárny a stožáru čerpadla bylo předáno Petru Mončekovi z Malenovic (u Zlína), který zajistí stavební část projektu včetně statického výpočtu konstrukce stožáru. Strojní část projektu zpracuje Michal Hofman z Čeřeniště.

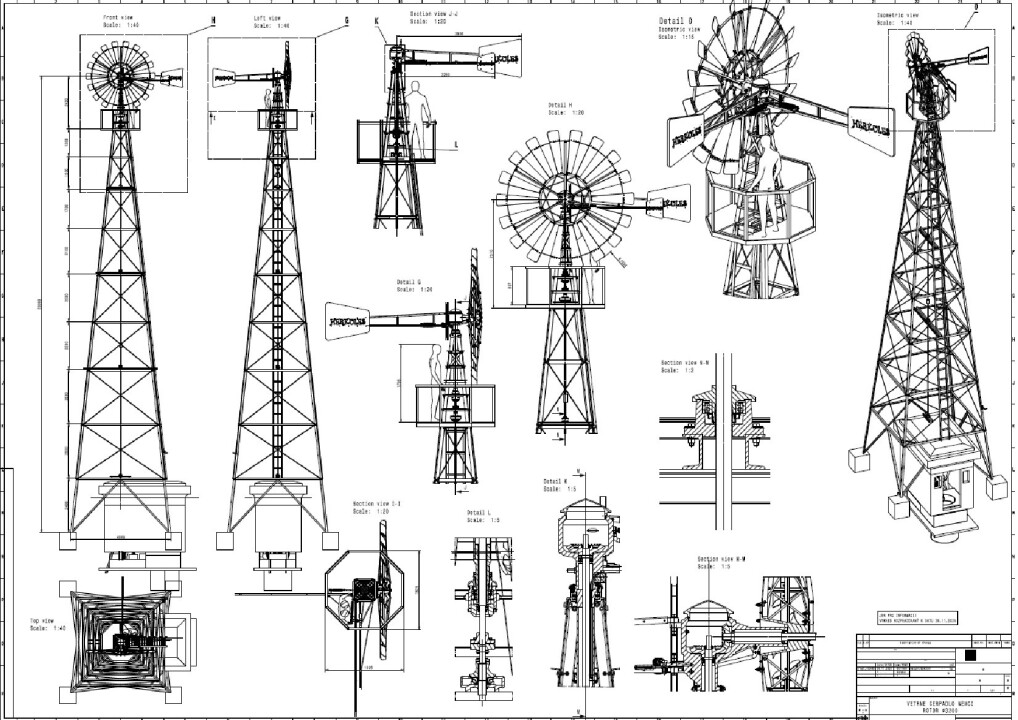

Dne 12. 1. 2025 měli předseda spolku s Michalem Hofmanem možnost si prohlédnout výkresovou dokumentaci, která byla  v roce 1989 zpracována pro výrobu větrného čerpadla v železničním skanzenu v Týništi u Zubrnic, které ale nikdy nebylo realizováno.

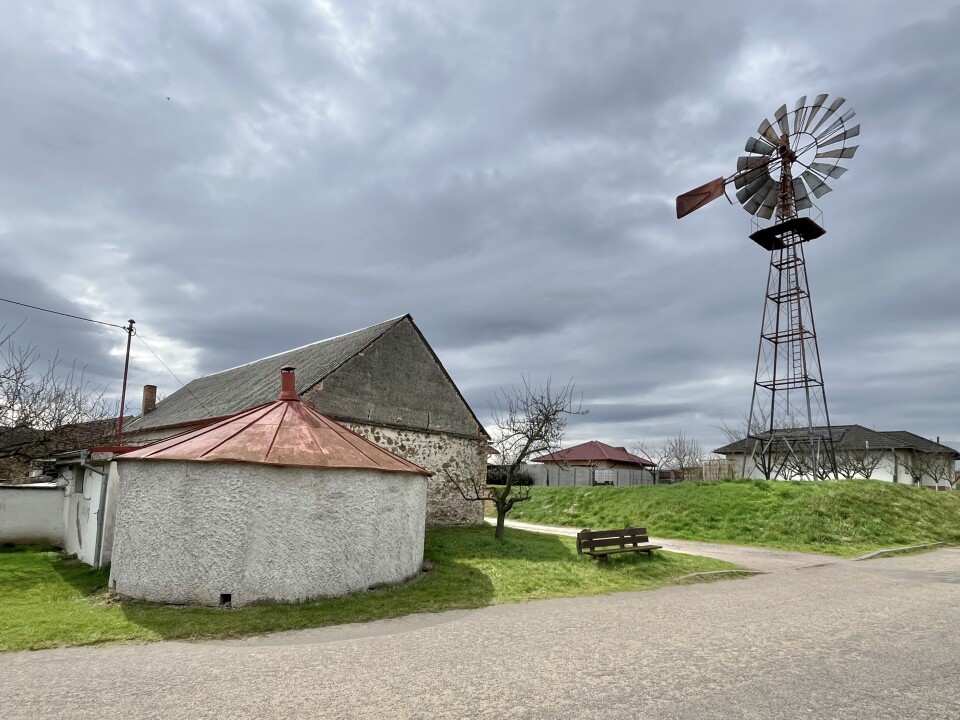

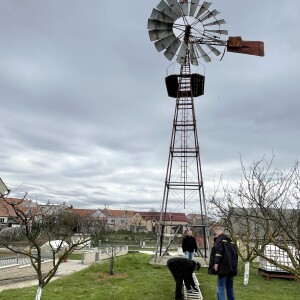

Dne 1. 4. 2025 se uskutečnila cesta do Višňové (u Znojma), kde je větrné čerpadlo dodané stejnou firmou jako to v Němčí. Obhlídky provedené Michalem Hofmanem za přítomnosti předsedy spolku se také zúčastnil místostarosta Višňové Pavel Havelka. V další fázi přijede dronař, který pořídí snímky vrcholové partie čerpadla a vytvoří její 3D model. Ten bude nápomocný pro zpracování výkresové dokumentace. Zástupce městyse o akci, jako inspiraci pro jejich další postup, projevil značný zájem a požádal o zaslání snímků a videa z dronu. A také o zpracovanou výkresovou dokumentaci.

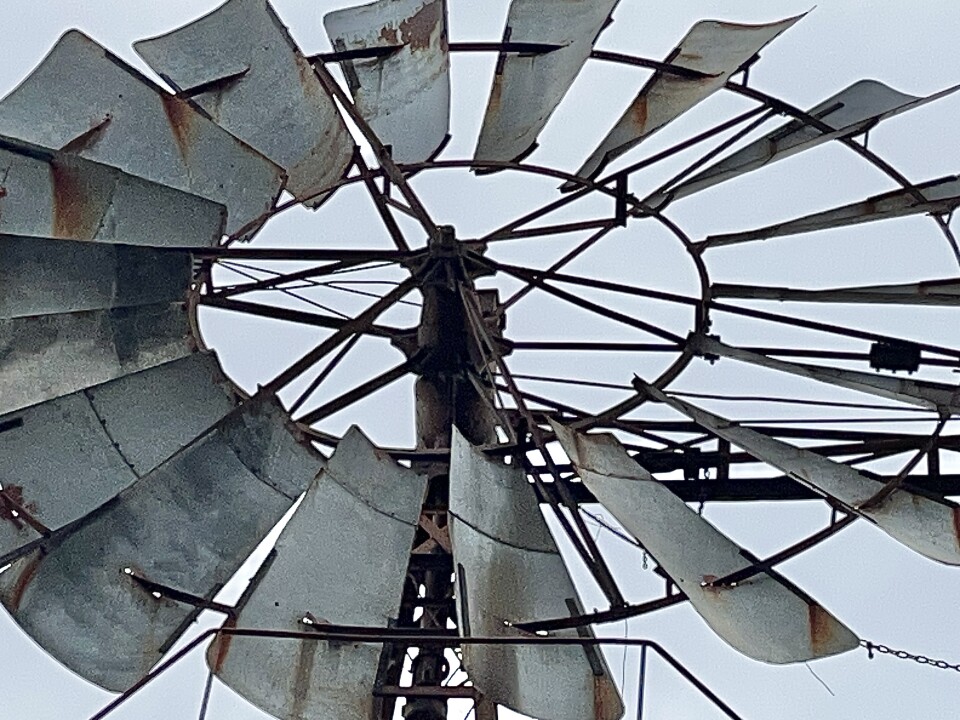

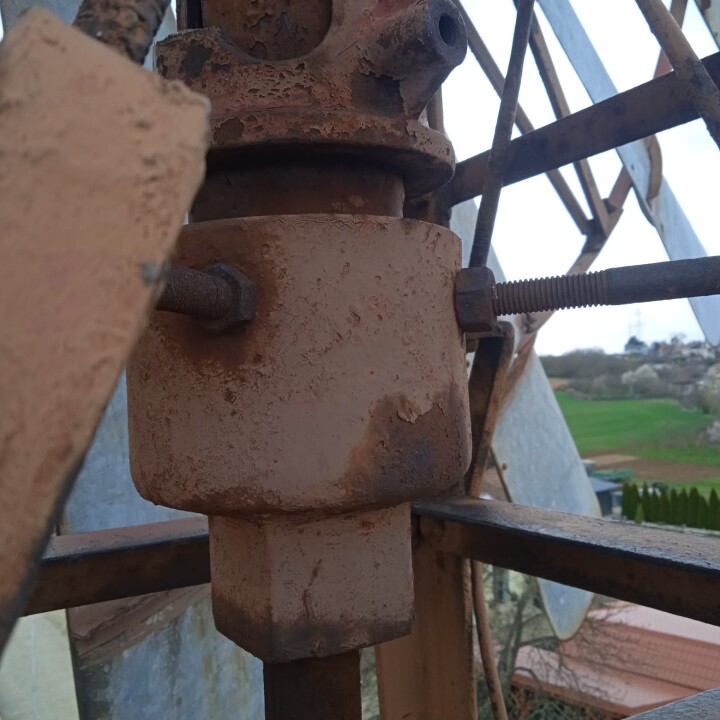

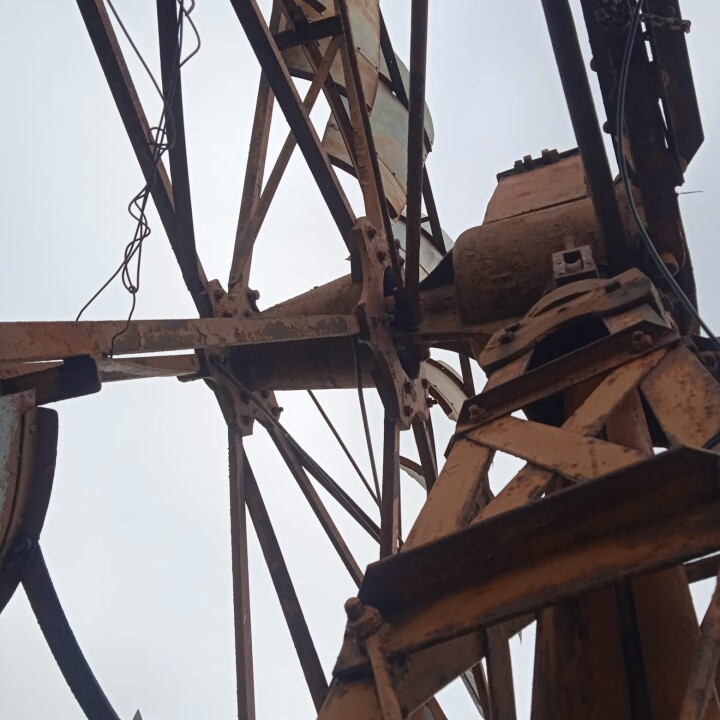

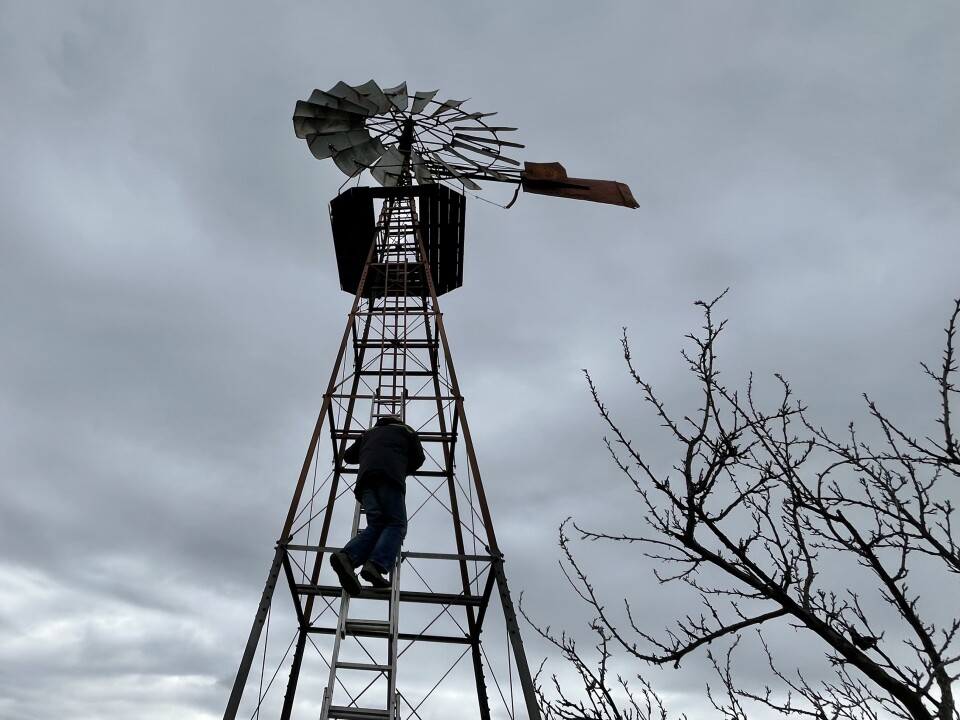

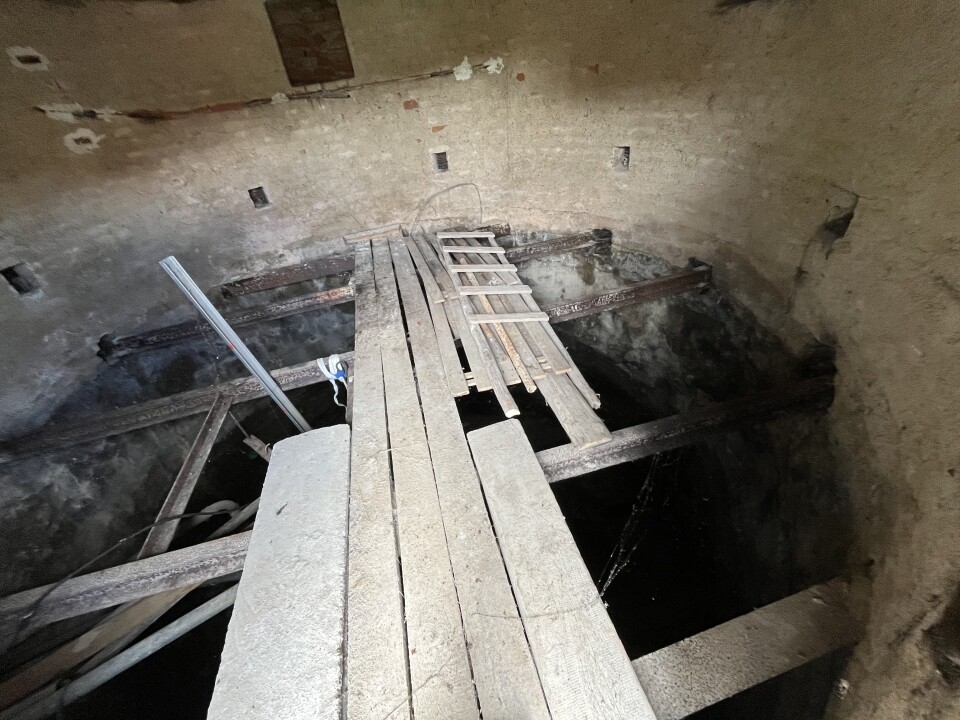

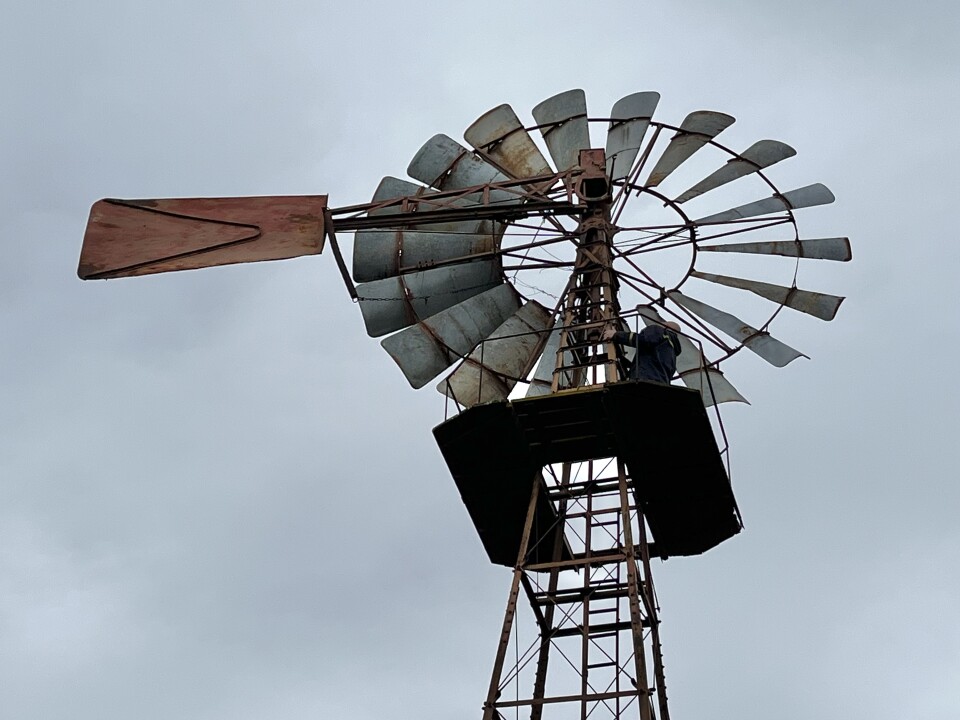

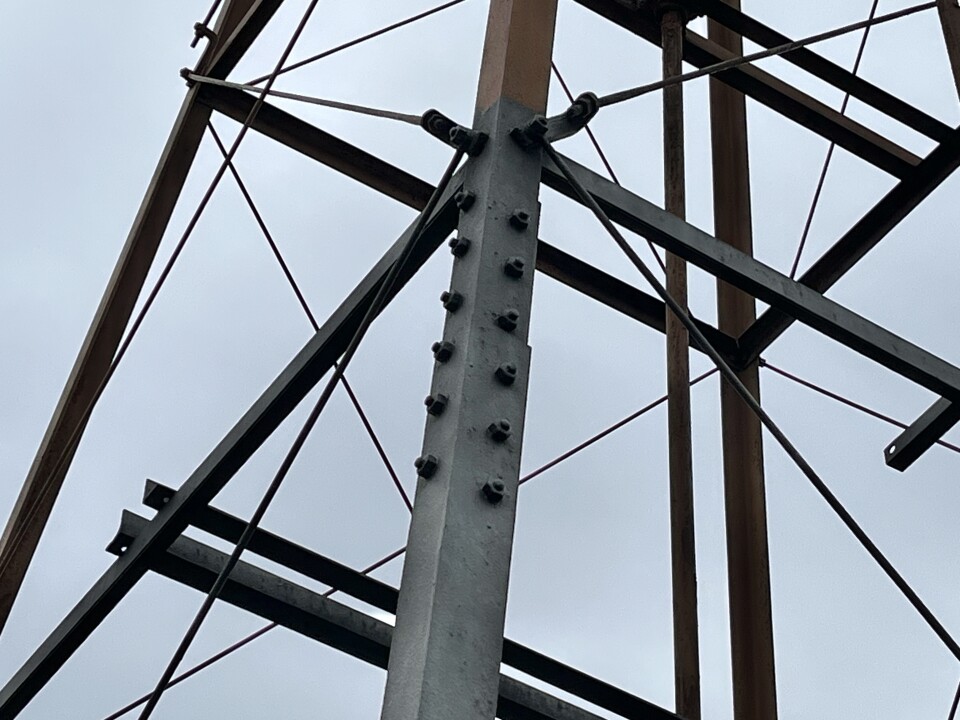

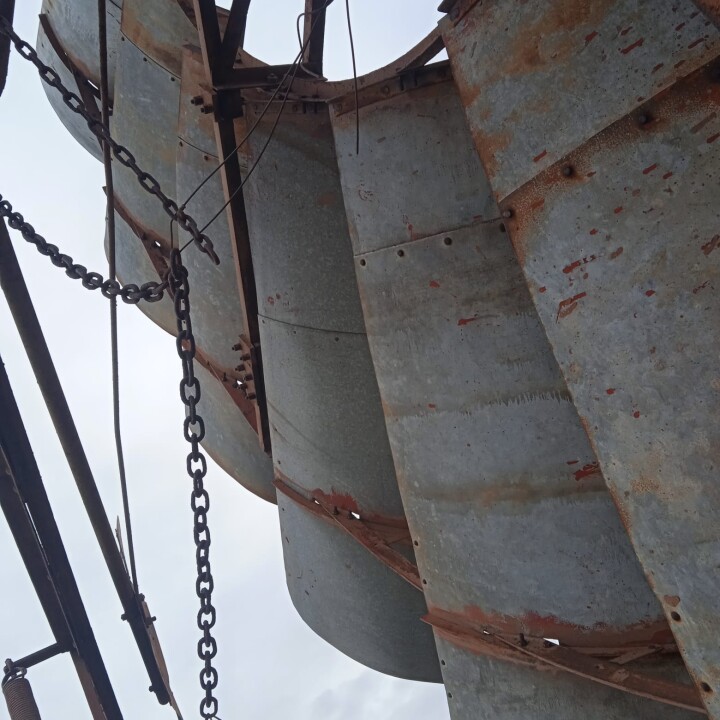

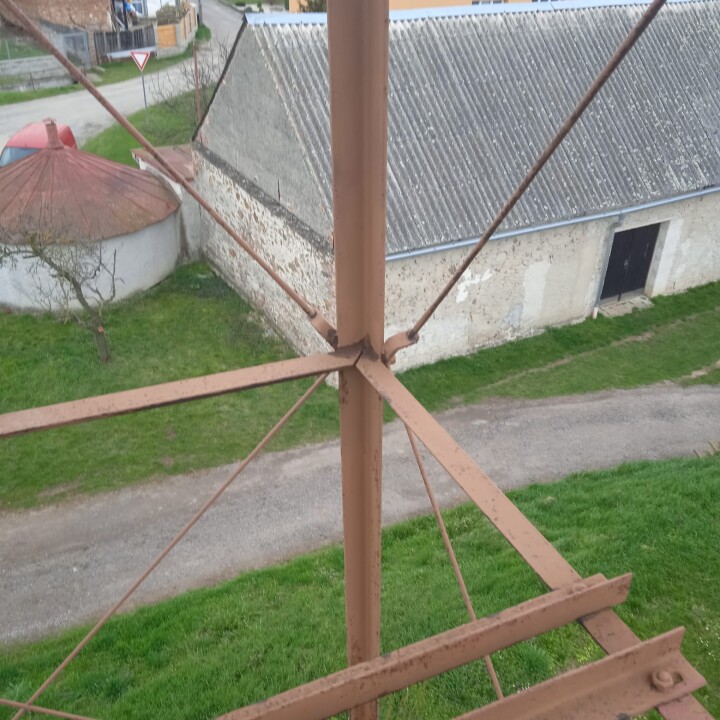

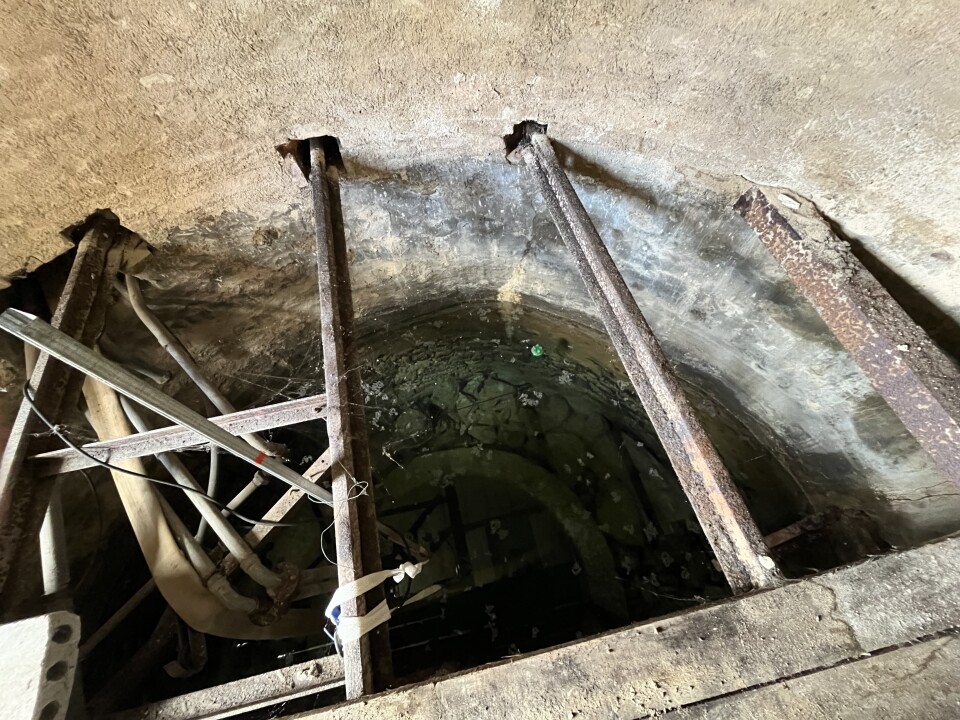

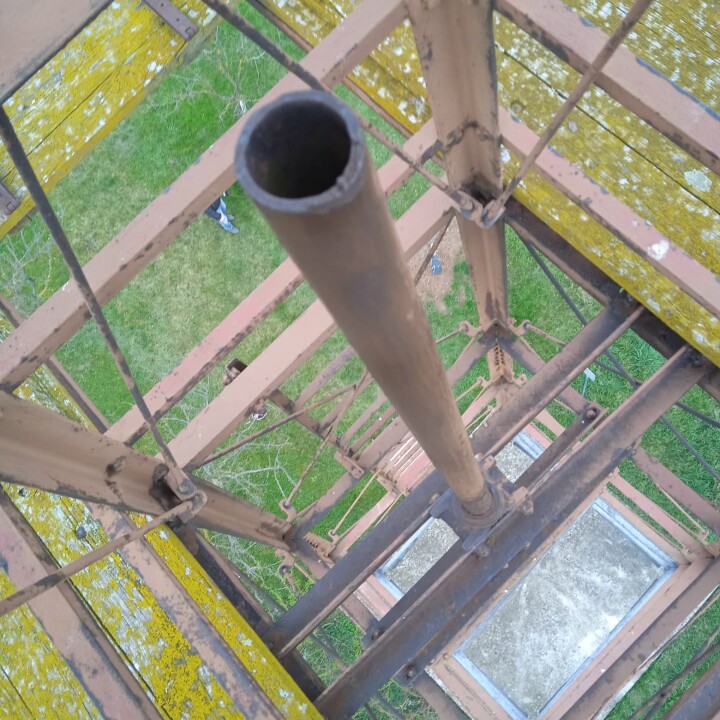

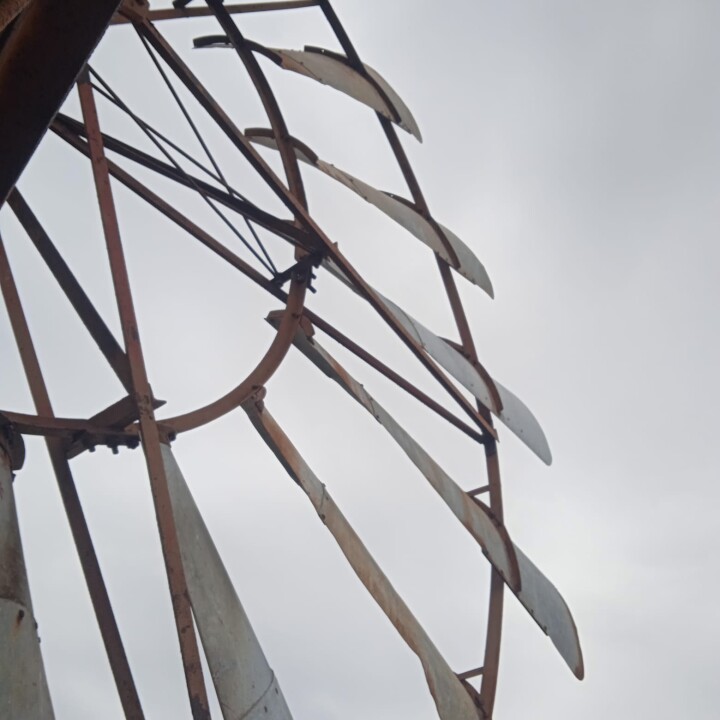

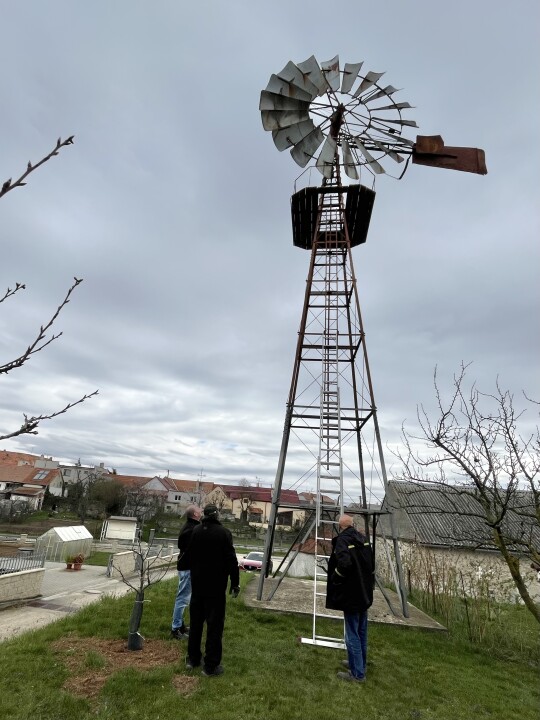

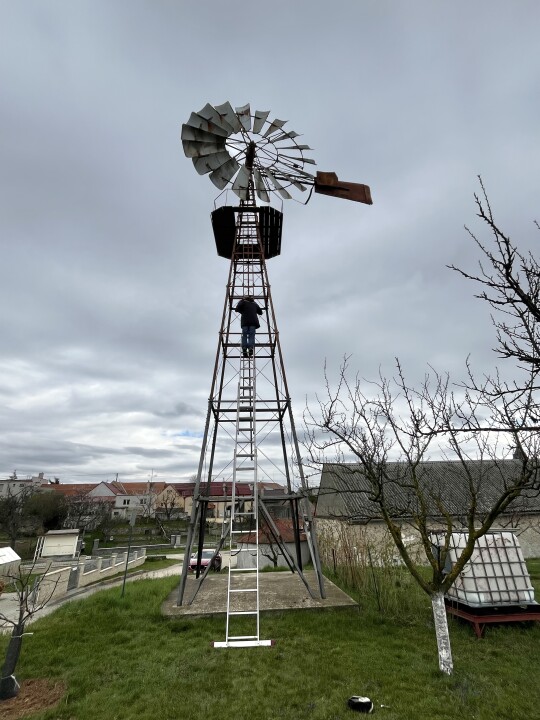

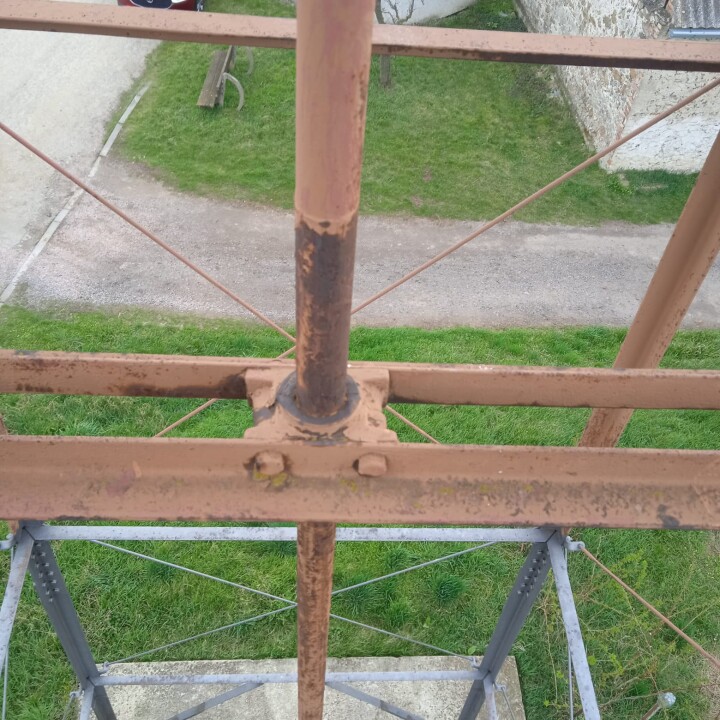

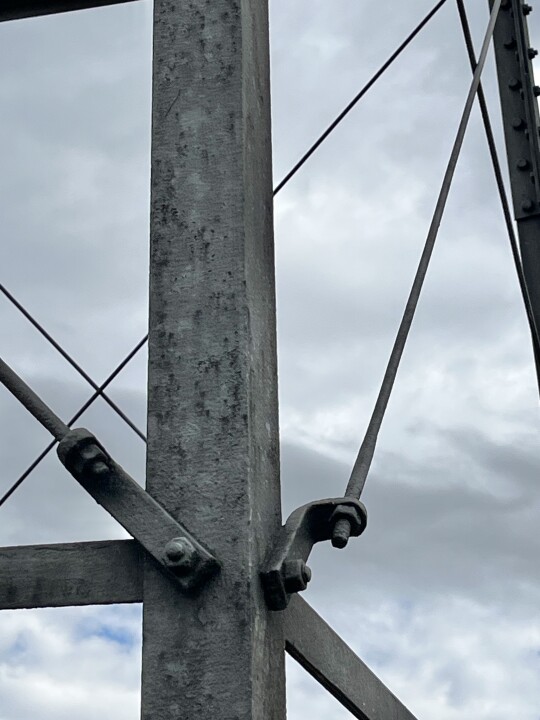

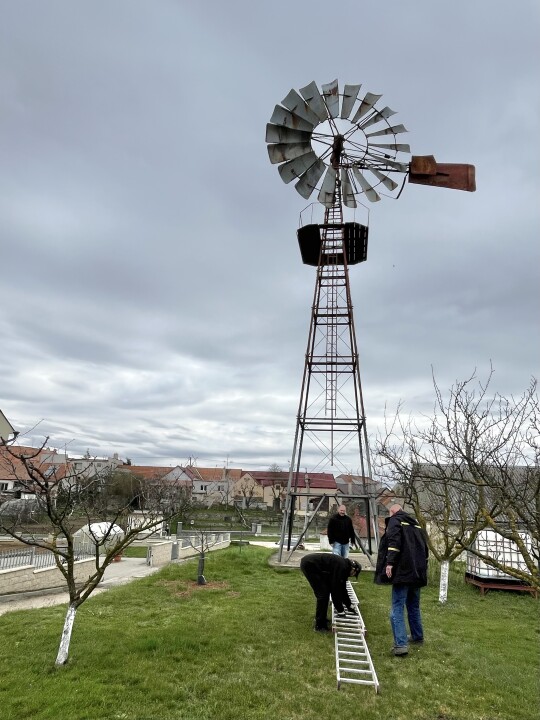

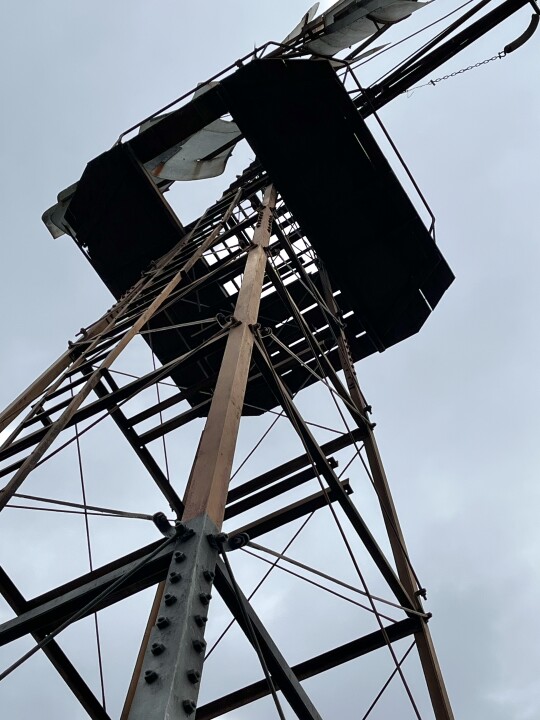

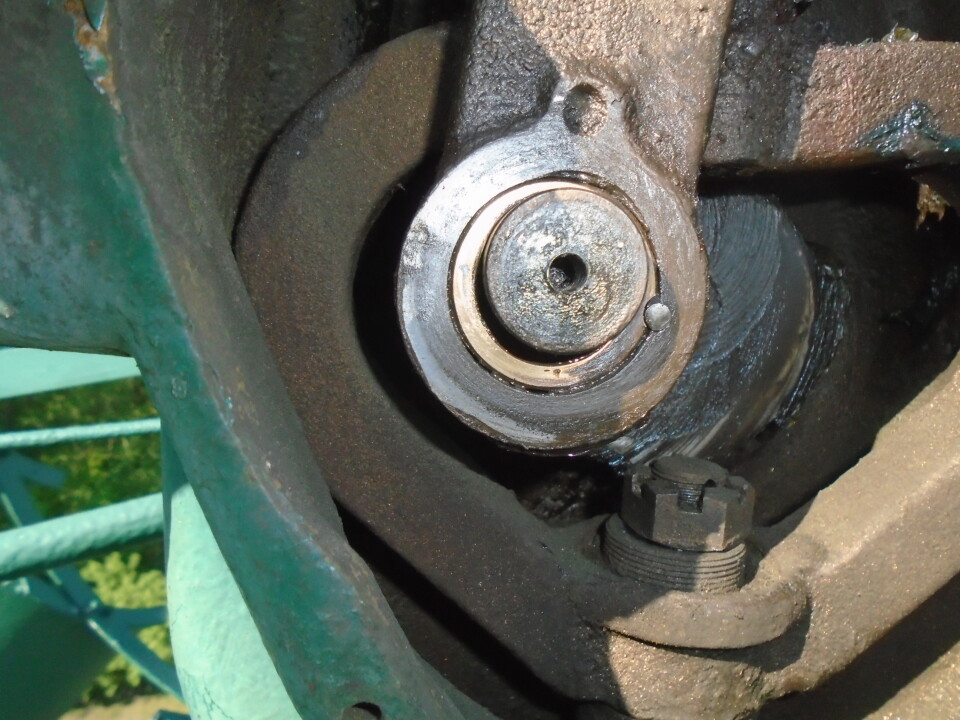

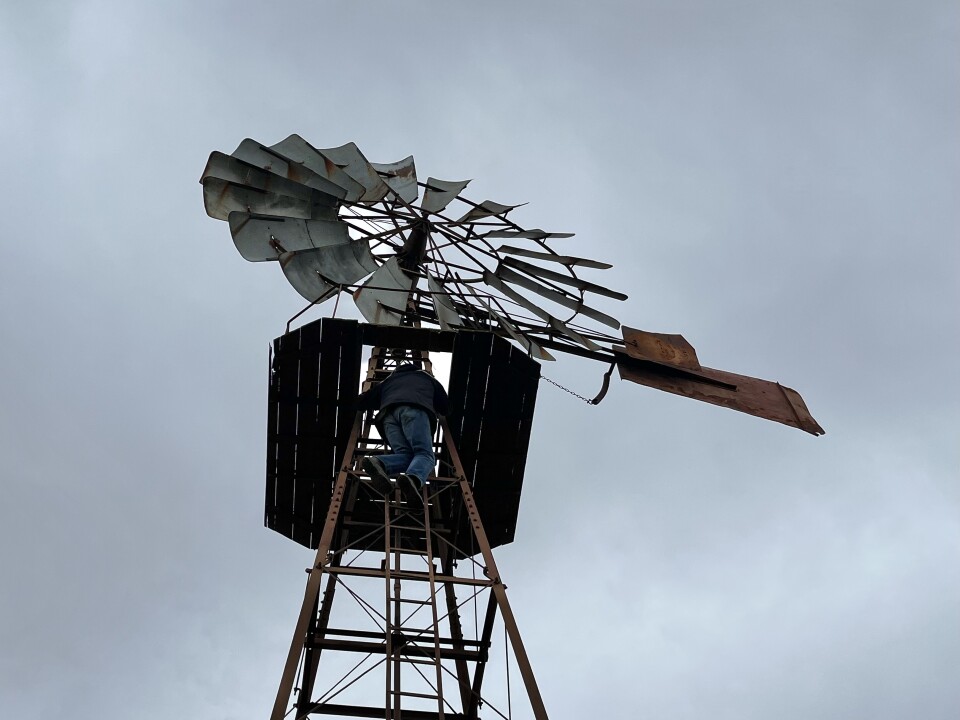

Následný blok fotografií "z terénu" dokumentuje výstup Michala Hofmana na manipulační plošinu pod lopatkovým kolem. Žebřík zapůjčil ochotný soused. Poslední 3 snímky dokumentují objekt se studnou, jejíž vodu čerpadlo dopravovalo do vodojemu. Blok fotografií "z plošiny" obsahuje snímky pořízené Michalem Hofmanem. Původní představa byla, že fotogalerie větrného čerpadla Višňové bude ještě doplněna blokem fotografií "z dronu" (viz výše), ale nakonec se nasnímání čerpadla z dronu neuskutečnilo.

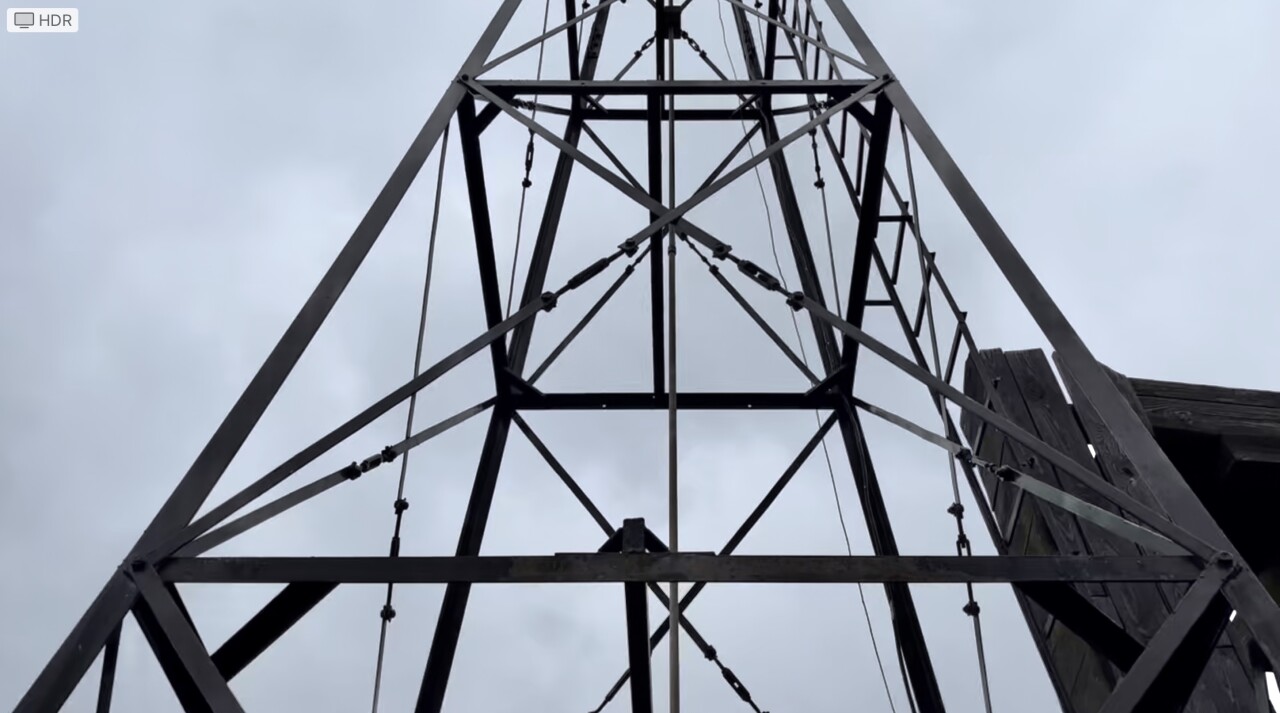

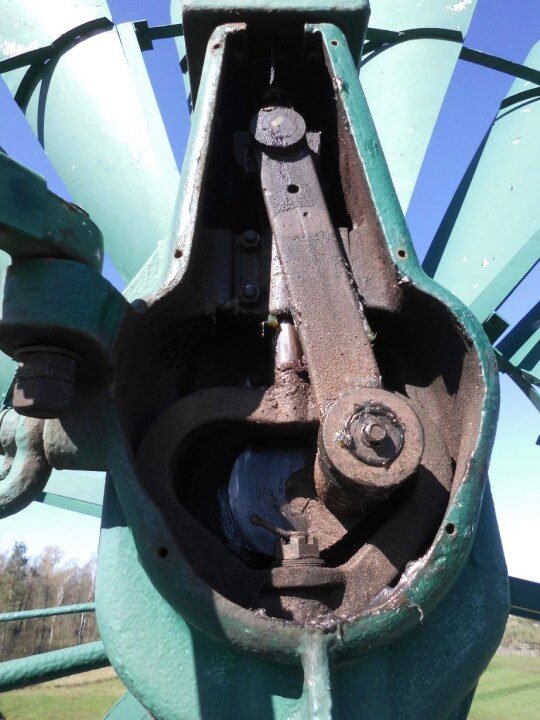

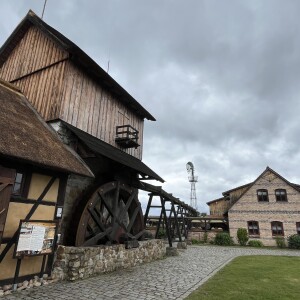

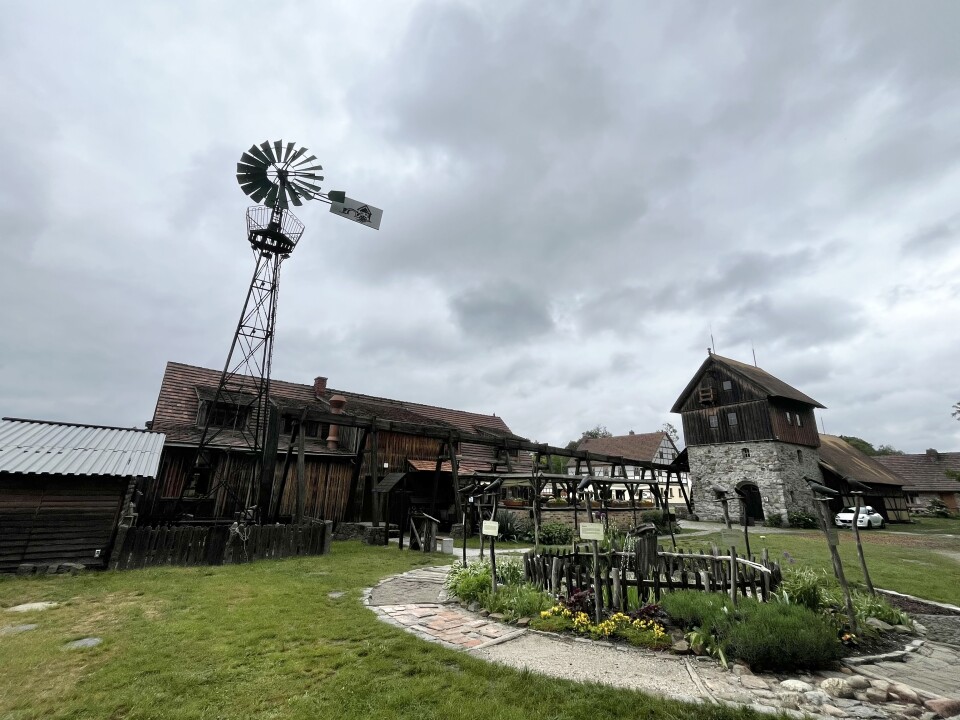

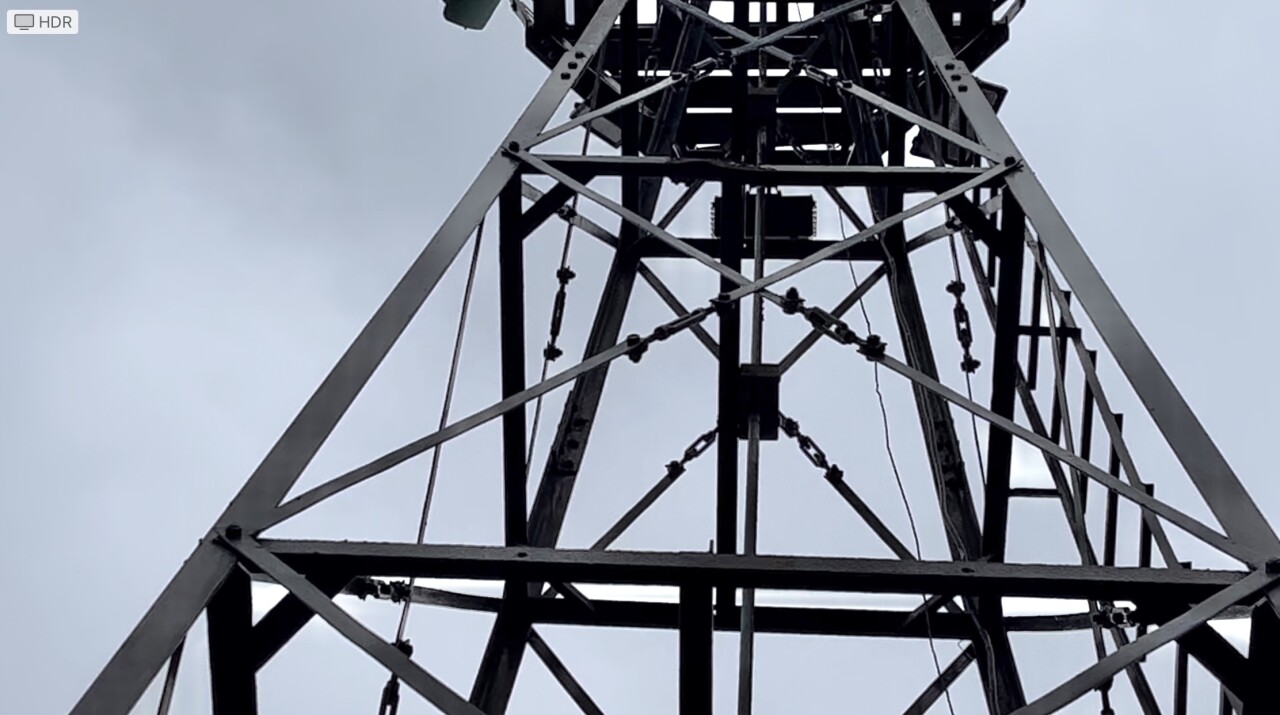

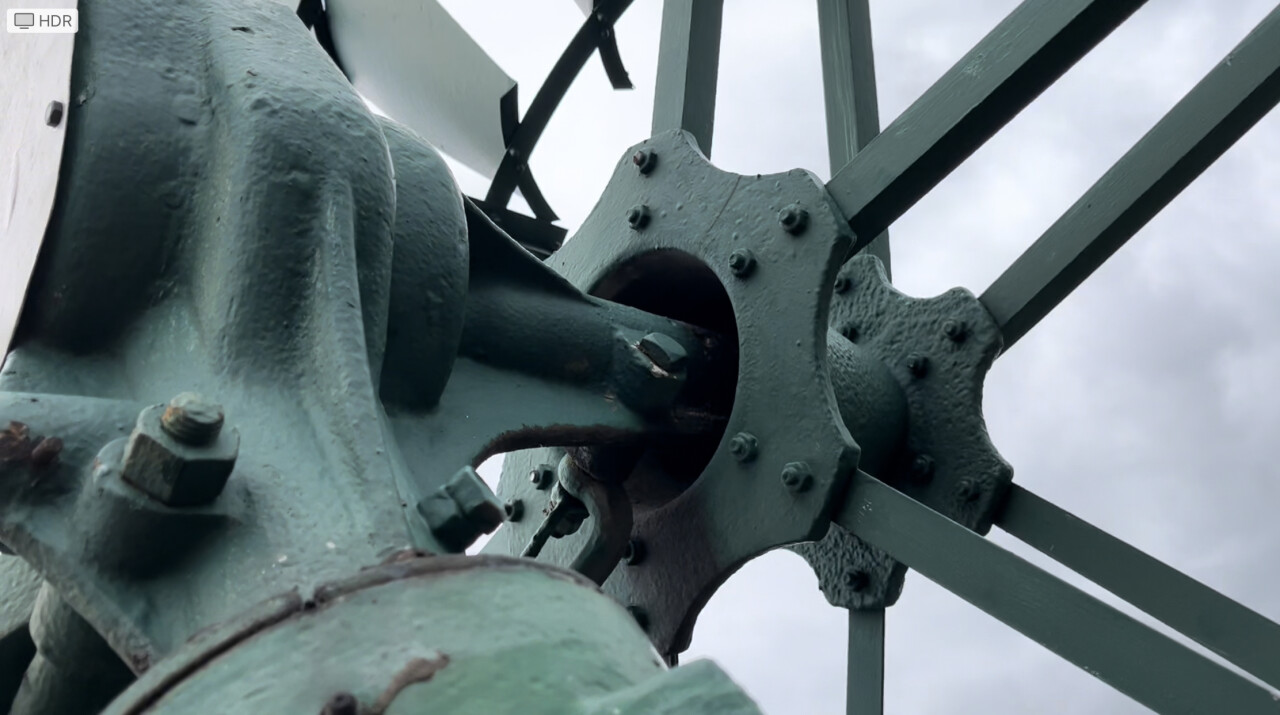

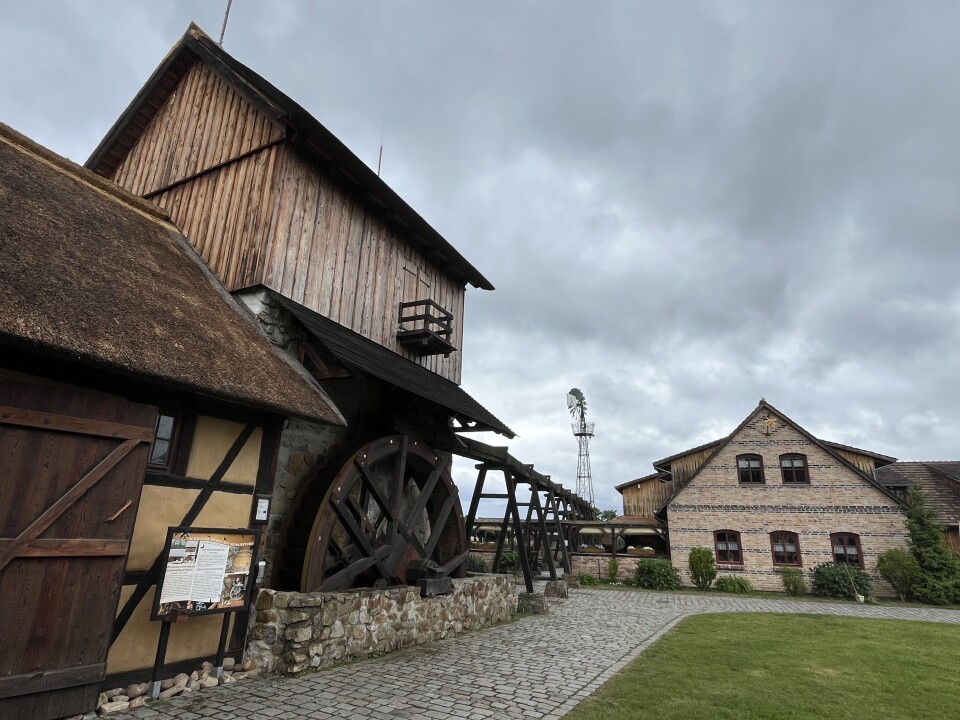

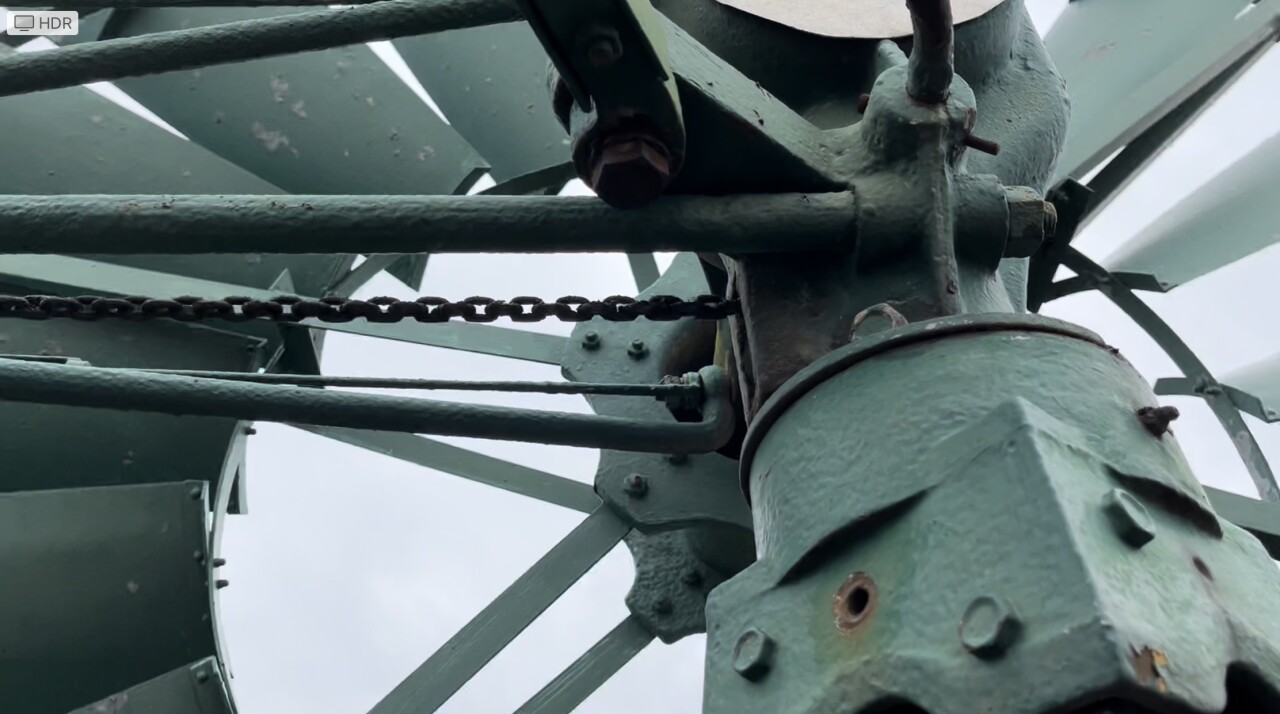

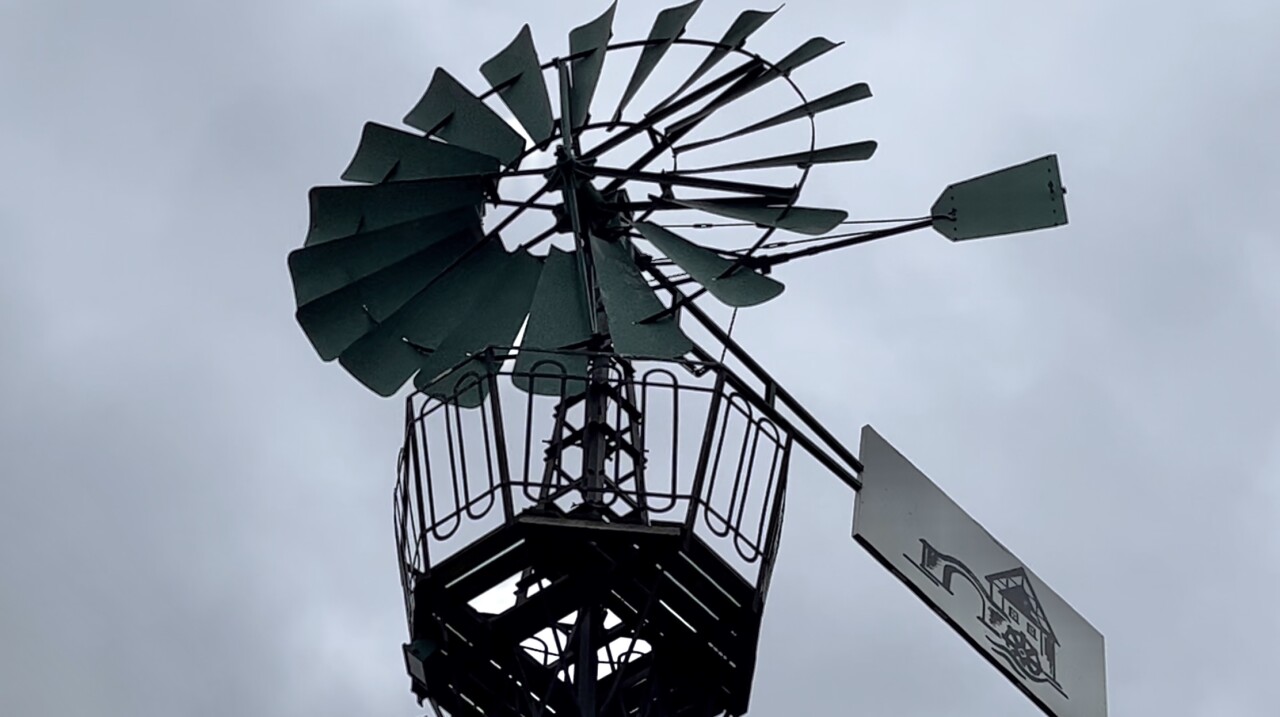

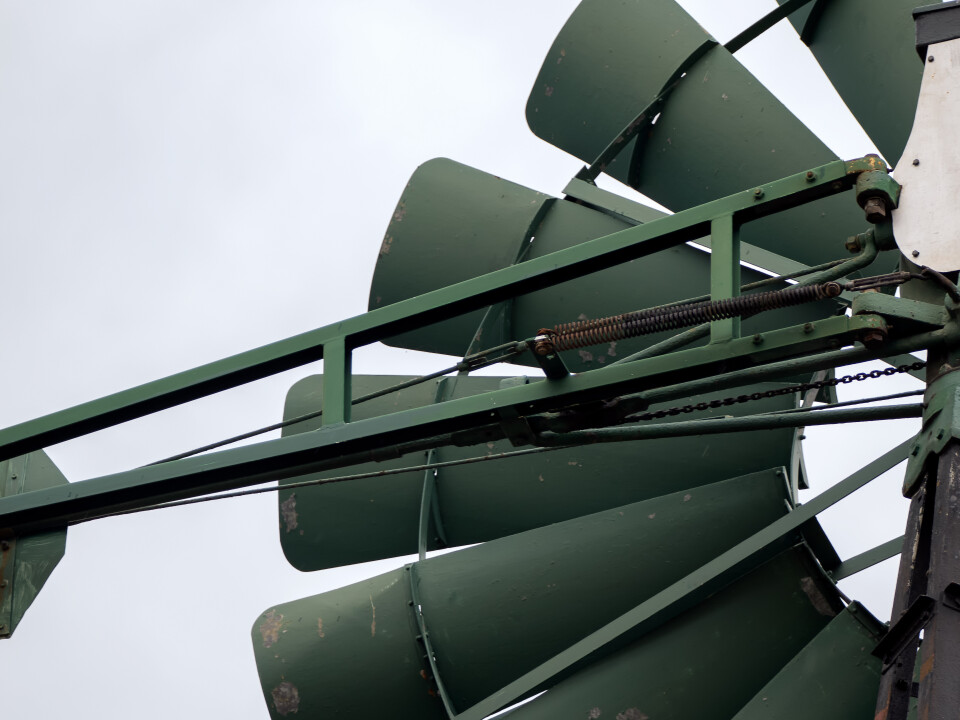

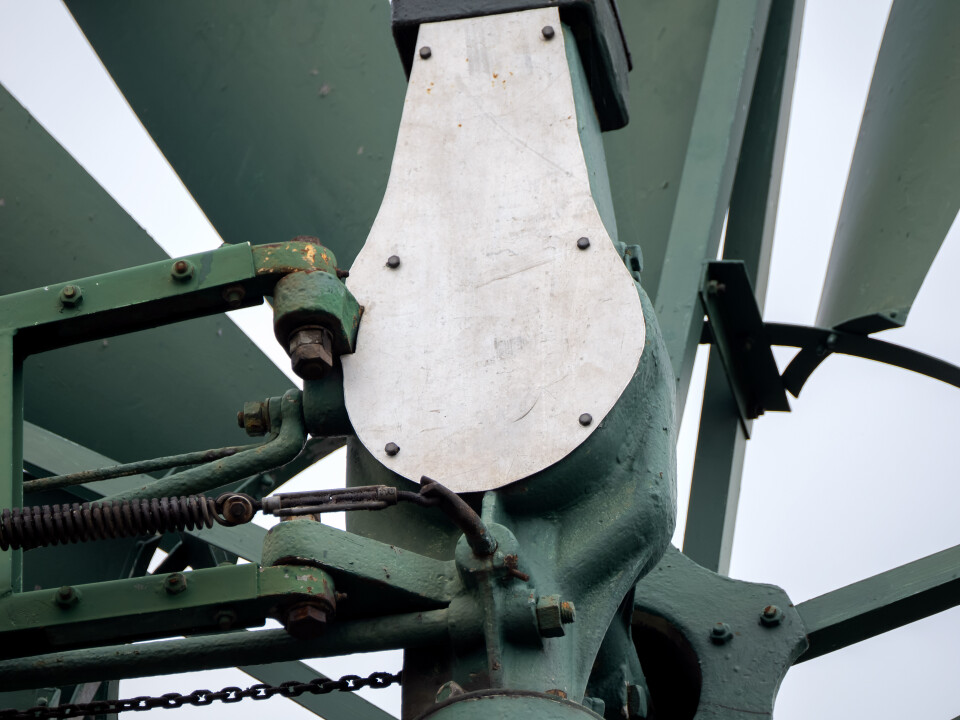

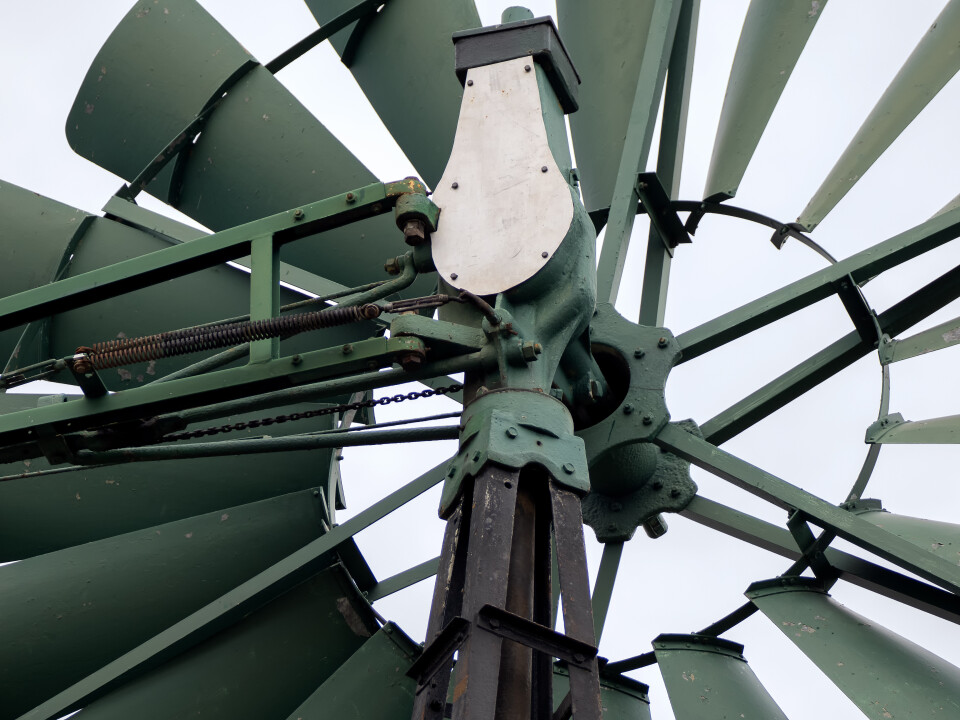

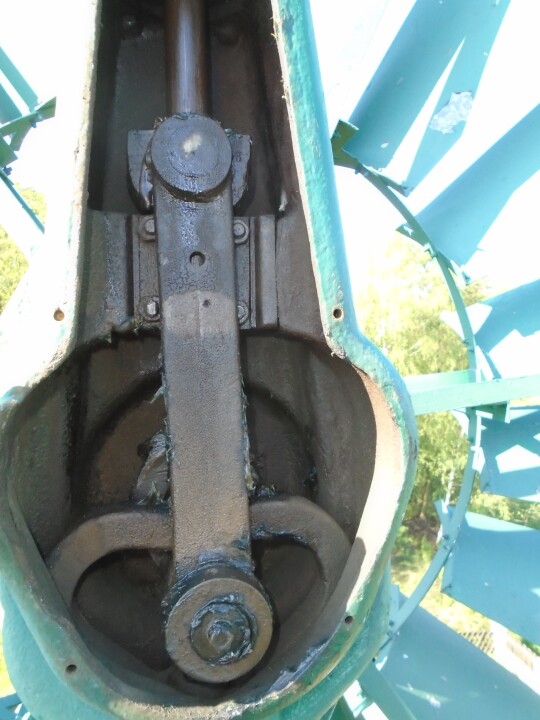

Dne 19. 5. 2025 se předseda spolku vydal do Německa asi 50 km severovýchodně od Drážďan. Konkrétně do areálu Krabatmühle (podle lužickosrbské legendy o Krabatovi, kterou zpracoval spisovatel Otfried Preußler) asi 6 km západně od města Hoyerswerda, odkud bylo v roce 2007 převezeno větrné čerpadlo pravděpodobně vyrobené stejnou firmou jako větrné čerpadlo v Němčí. Byly pořízeny snímky (a videa) z úrovně terénu i z manipulační plošiny. Bylo zřejmé, že převodovka obsahuje složení, které převádí otáčivý pohyb lopatkového kola na střídavě přímočarý pohyb svislé tyče vedoucí k pumpě ve studni. Fotodokumentace napomohla k pochopení ovládání a funkce dvou směrovek.

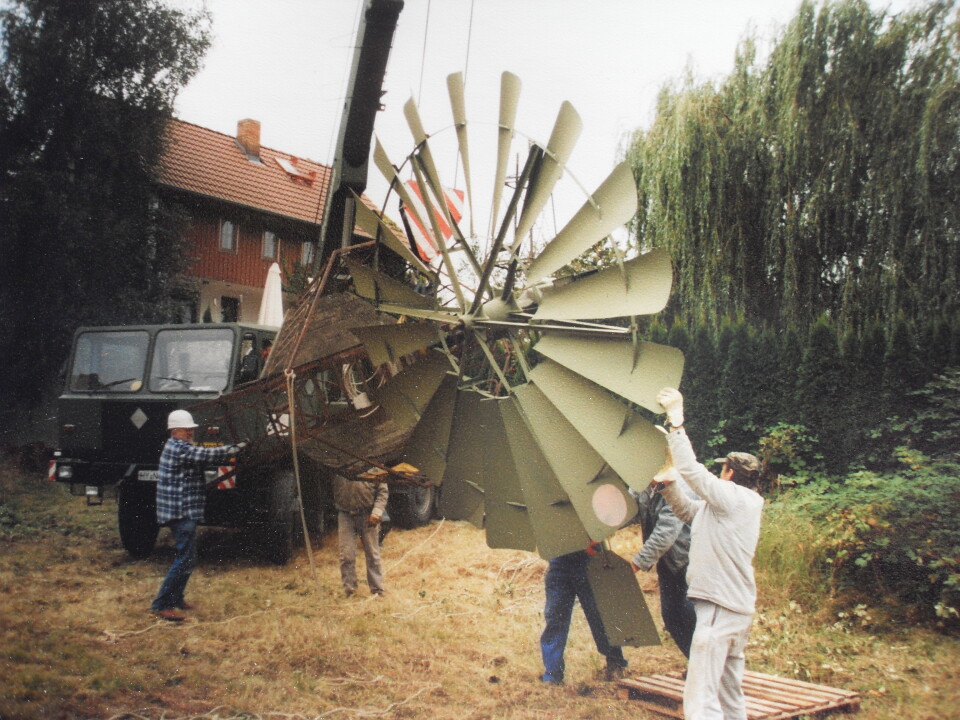

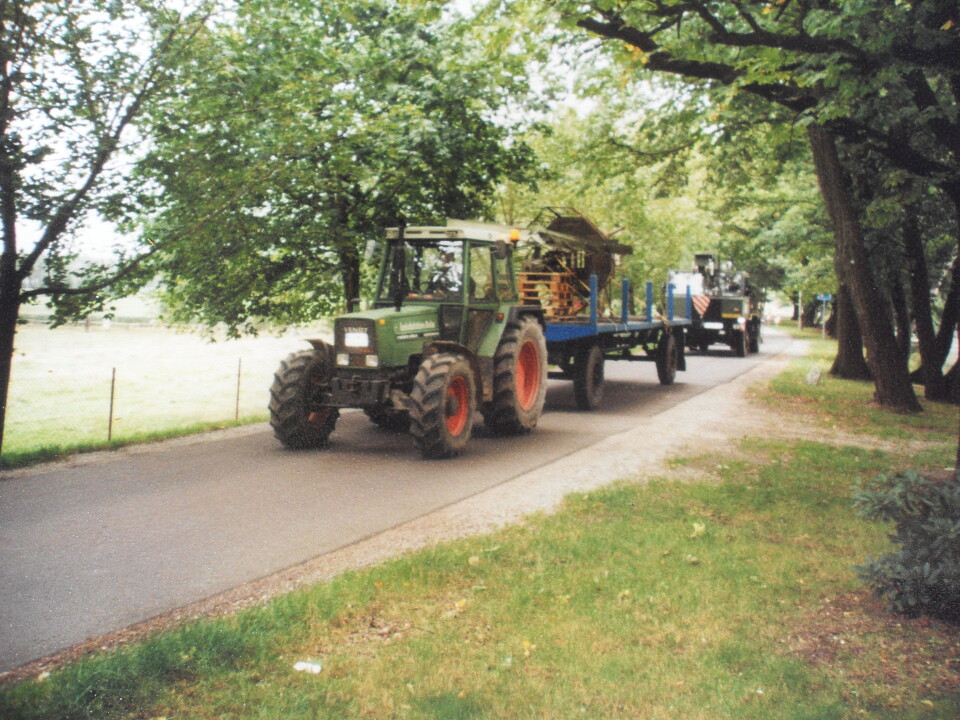

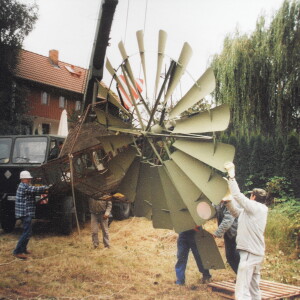

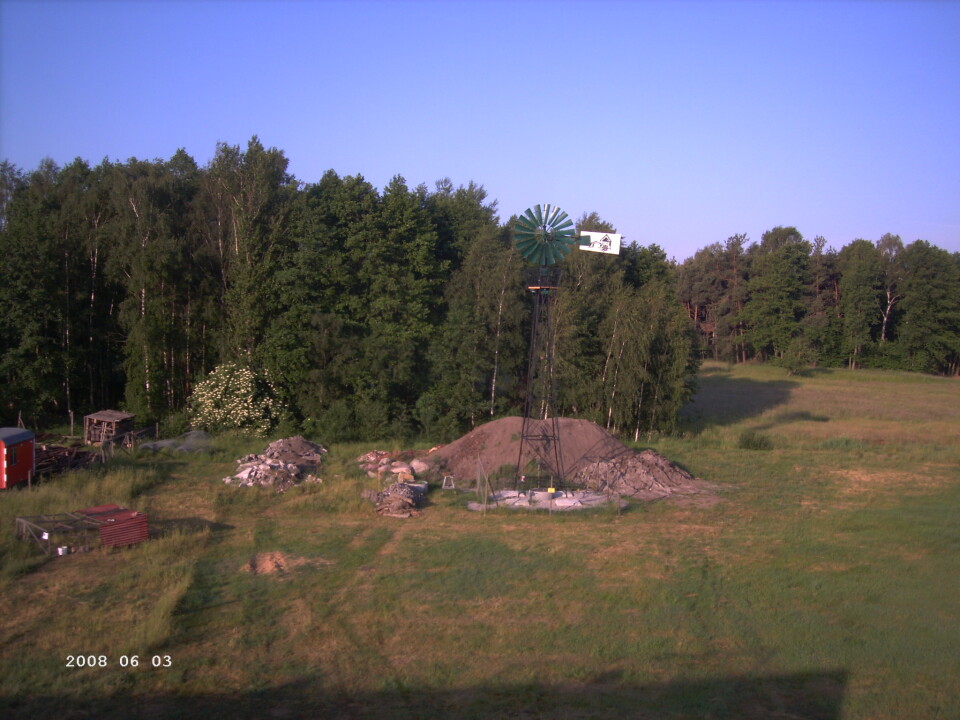

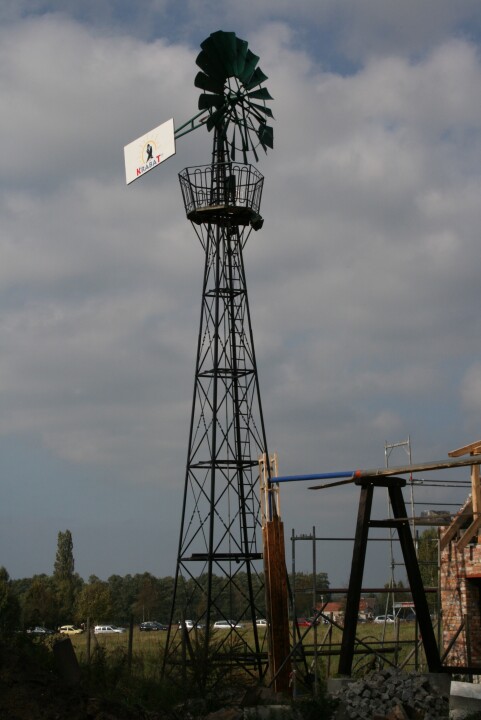

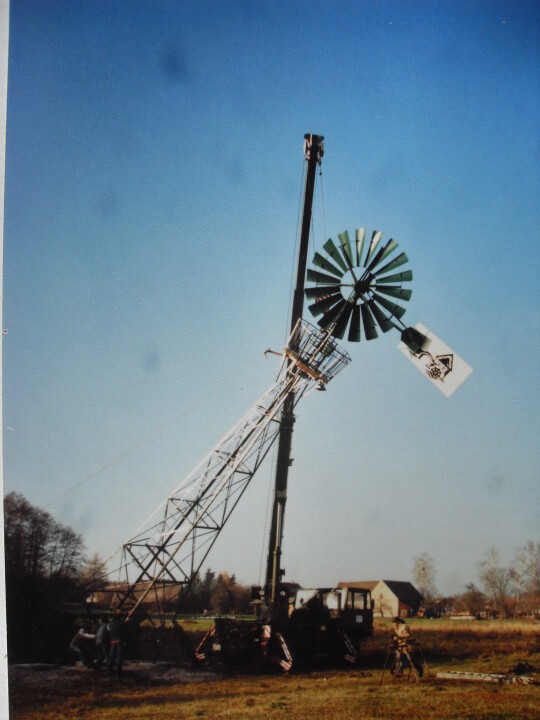

Následně vedoucí areálu Tobias Zschieschick zaslal fotografie z doby převozu čerpadla z Hoyerswerdy do areálu Krabatmühle.

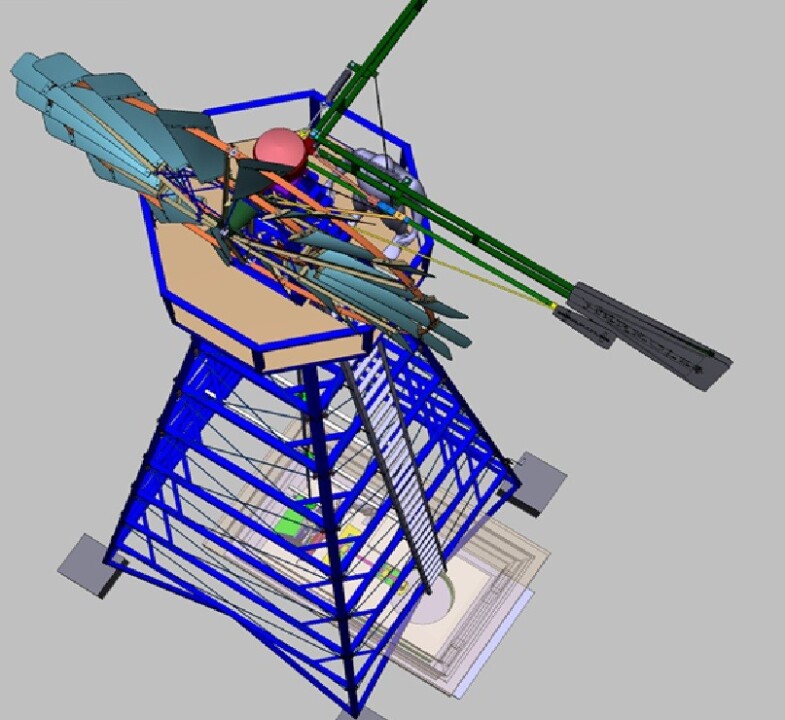

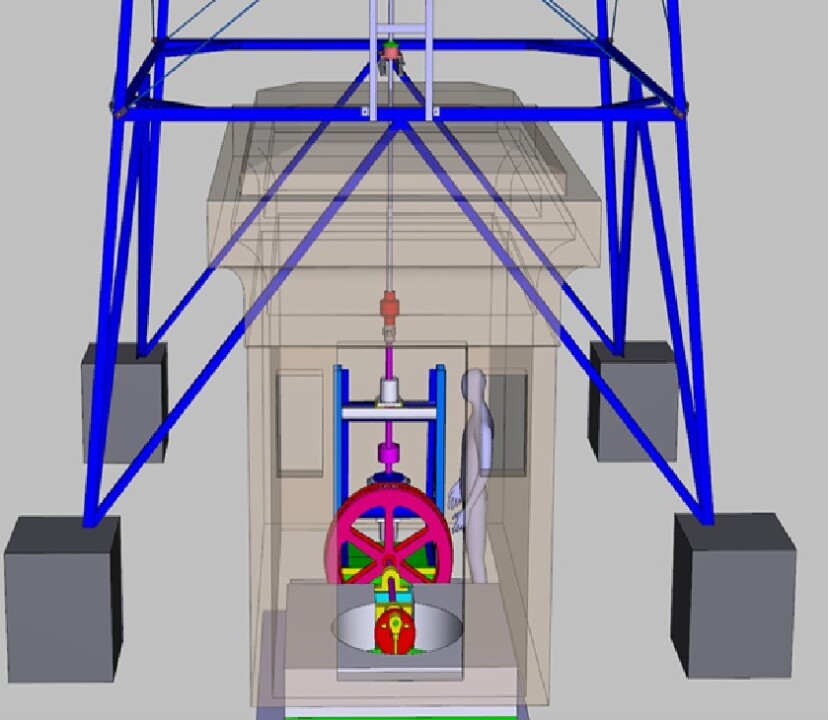

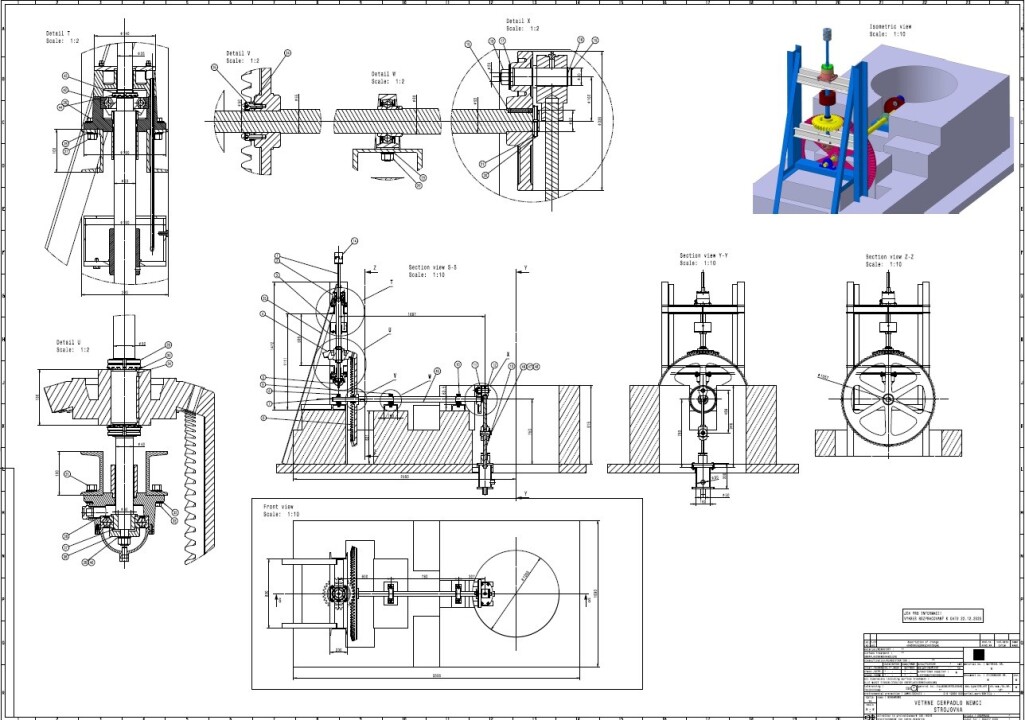

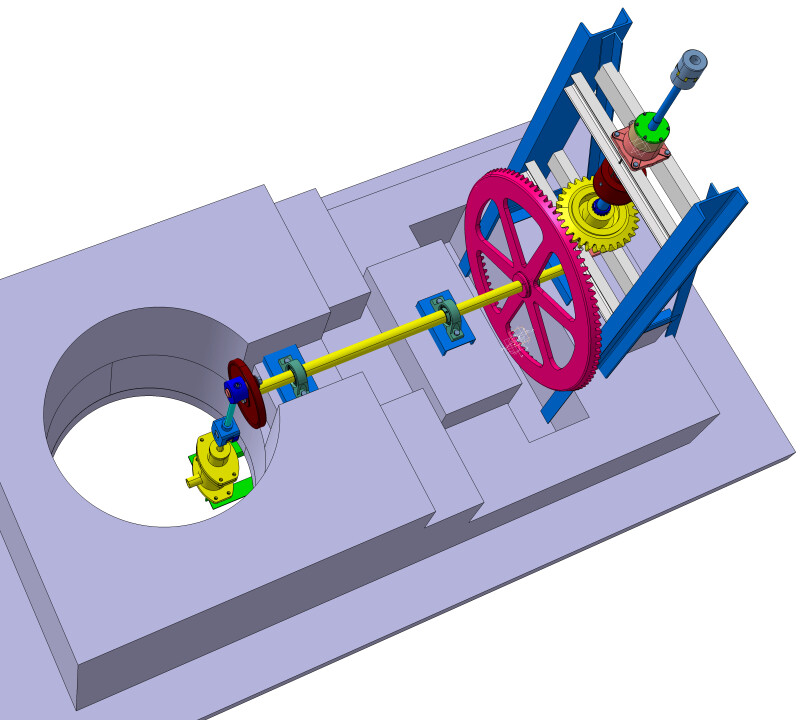

Na základě vlastního měření základů strojního vybavení ve vodárně a obhlídky palečnicového kola uloženého v depozitáři Muzea města Ústí nad Labem Michal Hofman k datu 22. 6. 2025 vytvořil 3D model zařízení vodárny, které převádělo rotační pohyb tyče od lopatkového kola na přímočarý, střídavě vratný pohyb k pumpě umístěné ve studni.

Dne 6. 8. 2025 se u vodárny sešli statik Petr Monček, který vážil cestu ze Zlína - Malenovic, projektant strojní části Michal Hofman a předseda spolku. Byl nastíněn další postup spolupráce, a to i s dnes nepřítomným projektantem stavební části (kolega Petra Mončeka), jemuž předseda spolku zašle již vyhotovenou skicu vodárny s potřebnými rozměry. Projekční práce budou zahájeny v průběhu září či října. Bylo dohodnuto, že stávající patky kovové konstrukce budou vybourány a zhotoveny nové. Že v prostoru zbořené kaple bude vybudováno pietní místo ve formě pískovcového kamene ve tvaru, který bude evokovat již neexistující kapli. Na kameni, který bude položen na základech z čedičového hrubého kameniva v ploše zbourané kaple, bude umístěn kříž z nerezové oceli. Kříž bude v horizontální poloze a v místě křížení břeven bude ústit potrubí, ze kterého bude v případě spuštění větrného čerpadla prýštit pramen čerpané vody.

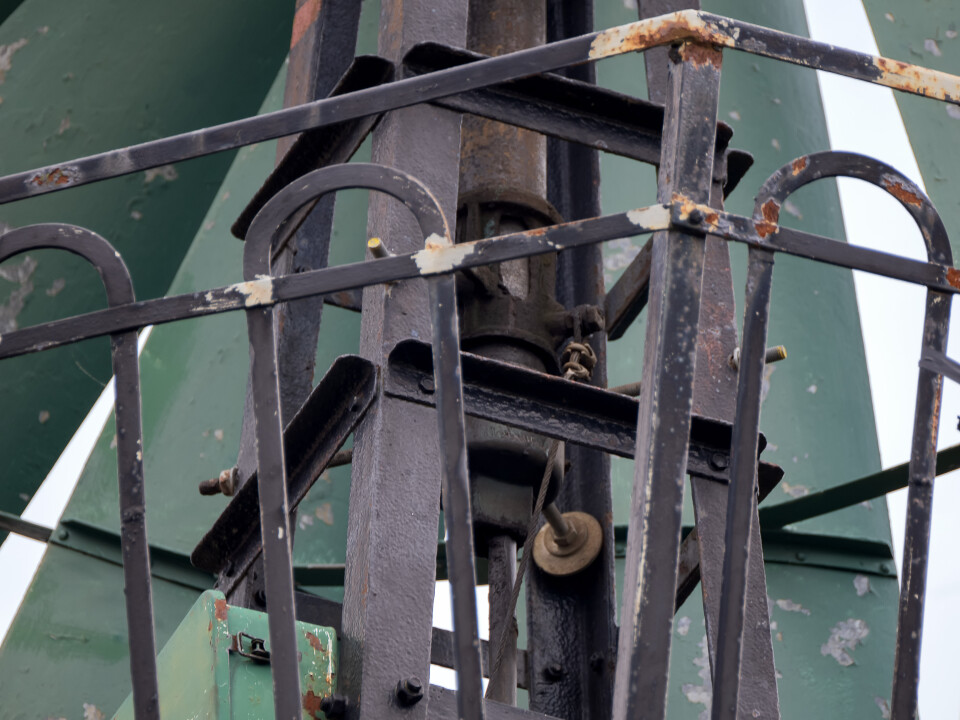

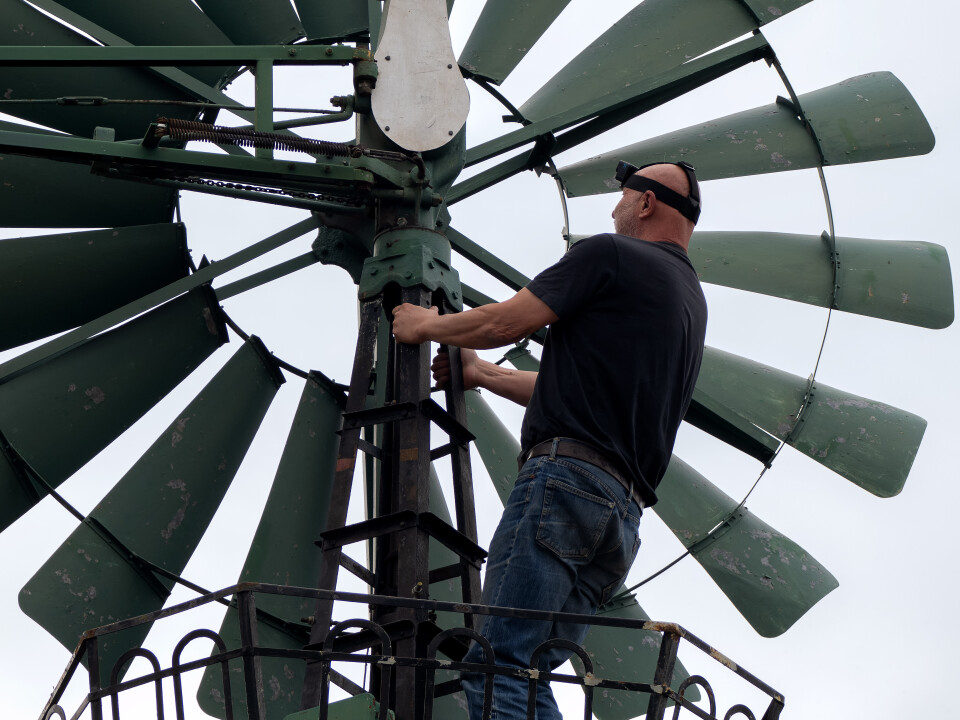

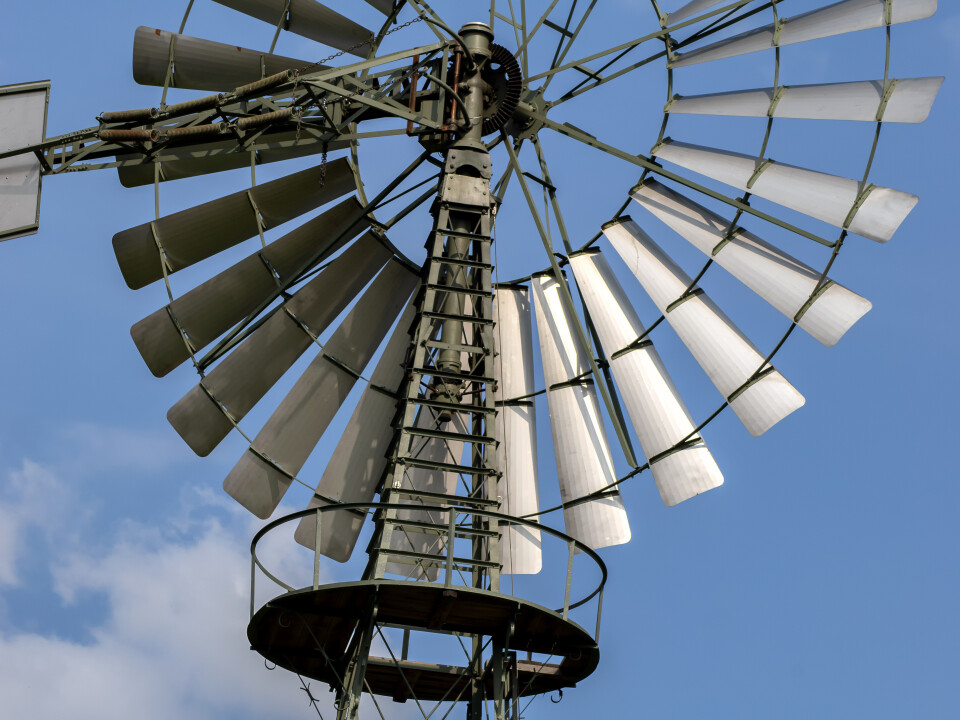

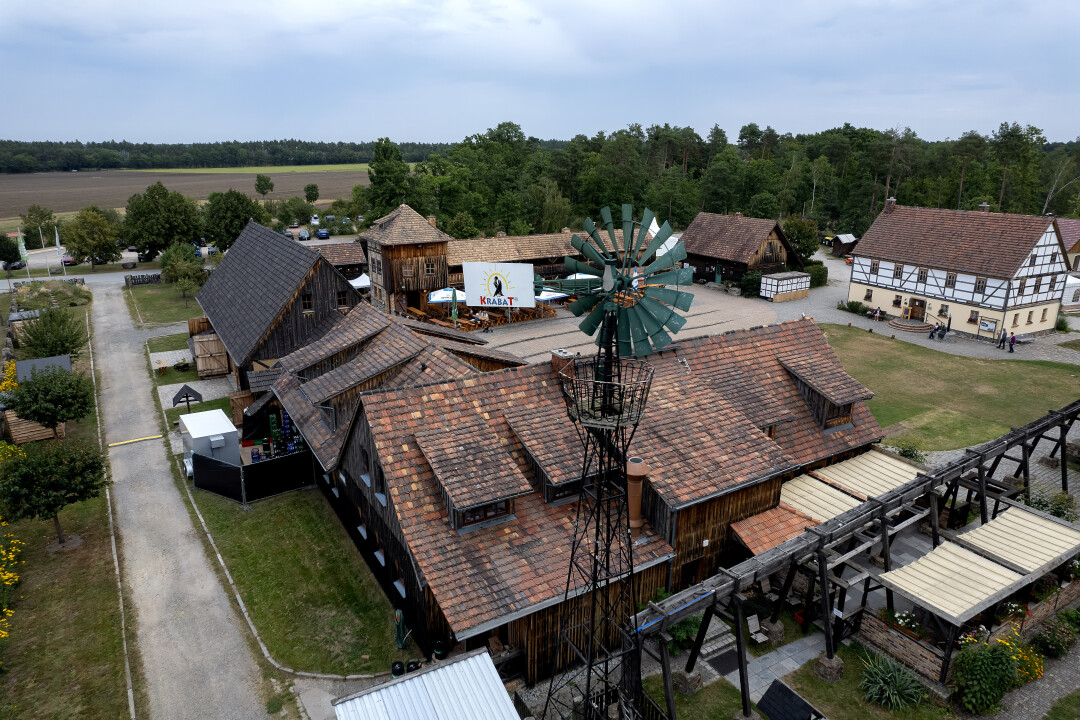

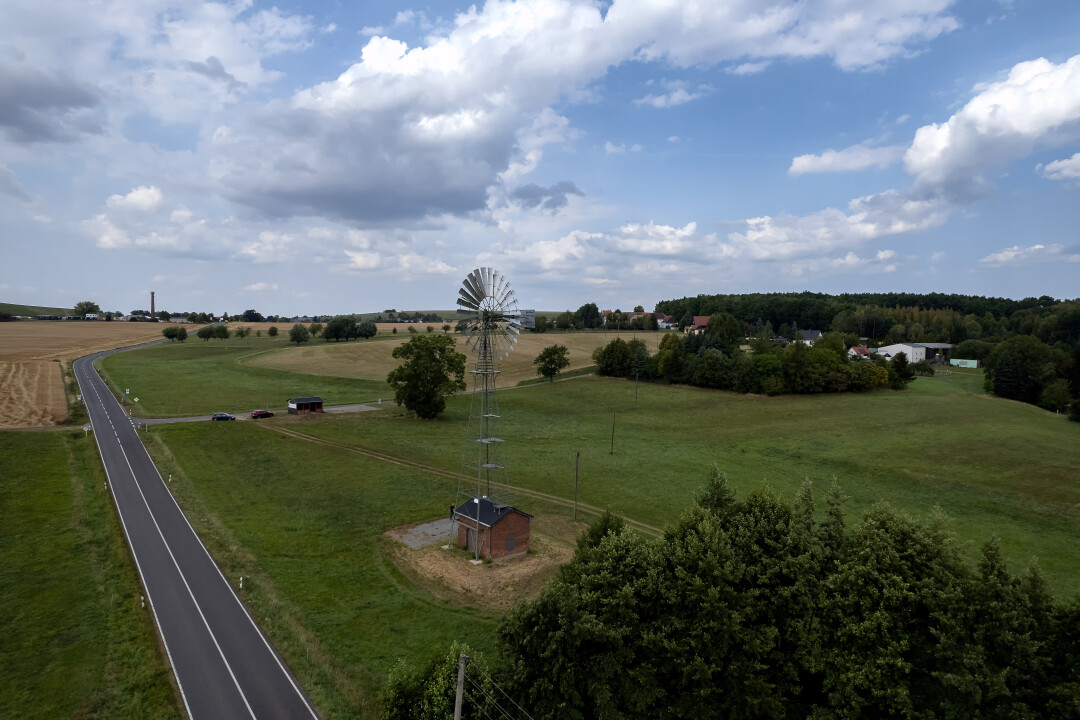

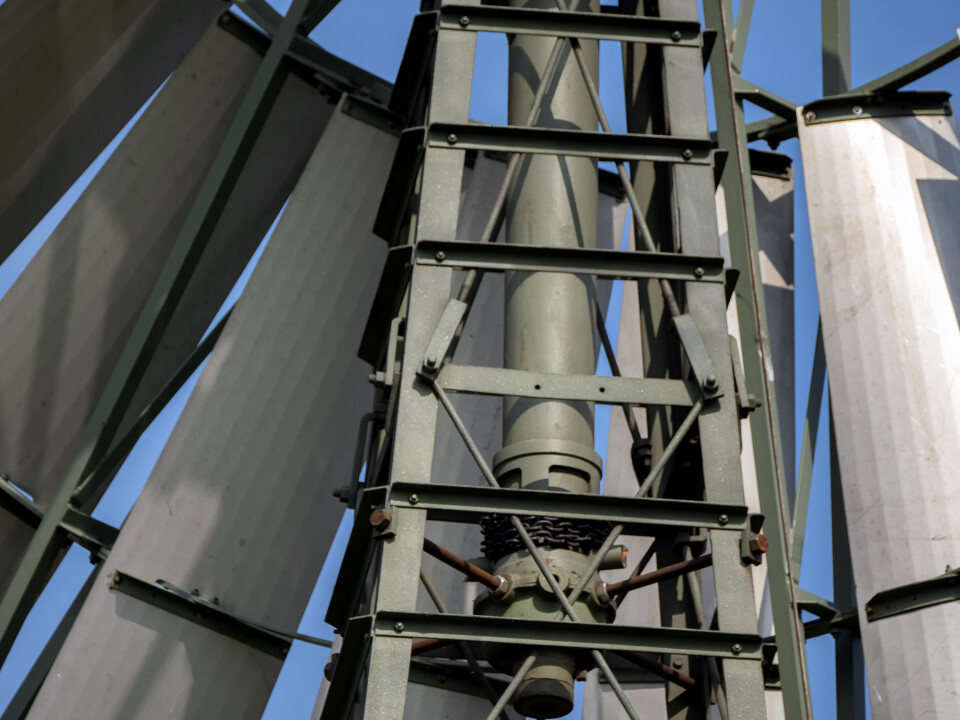

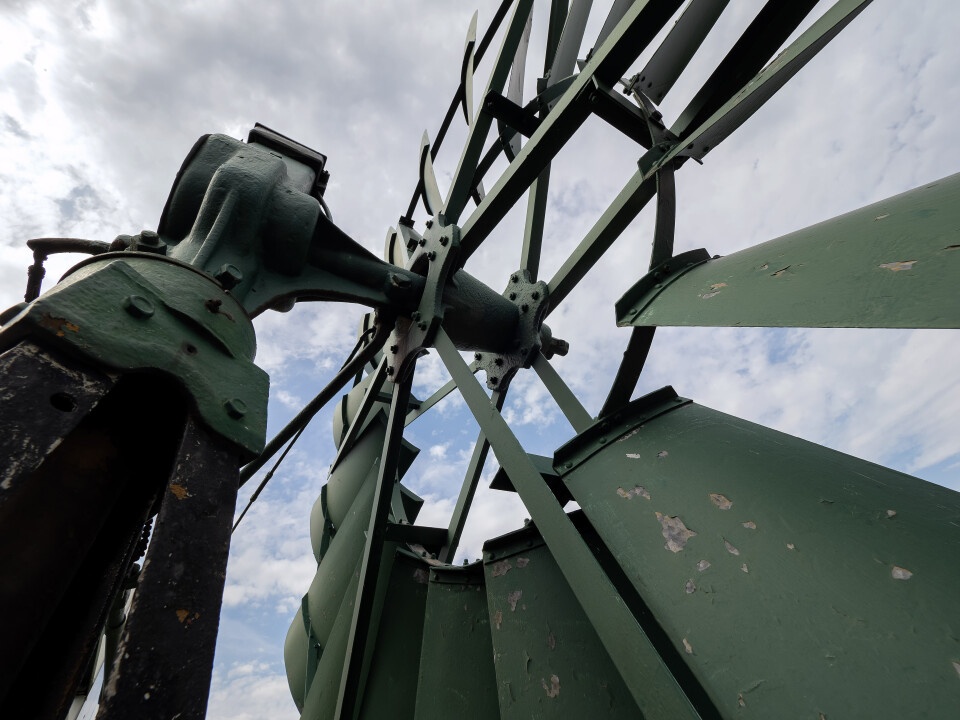

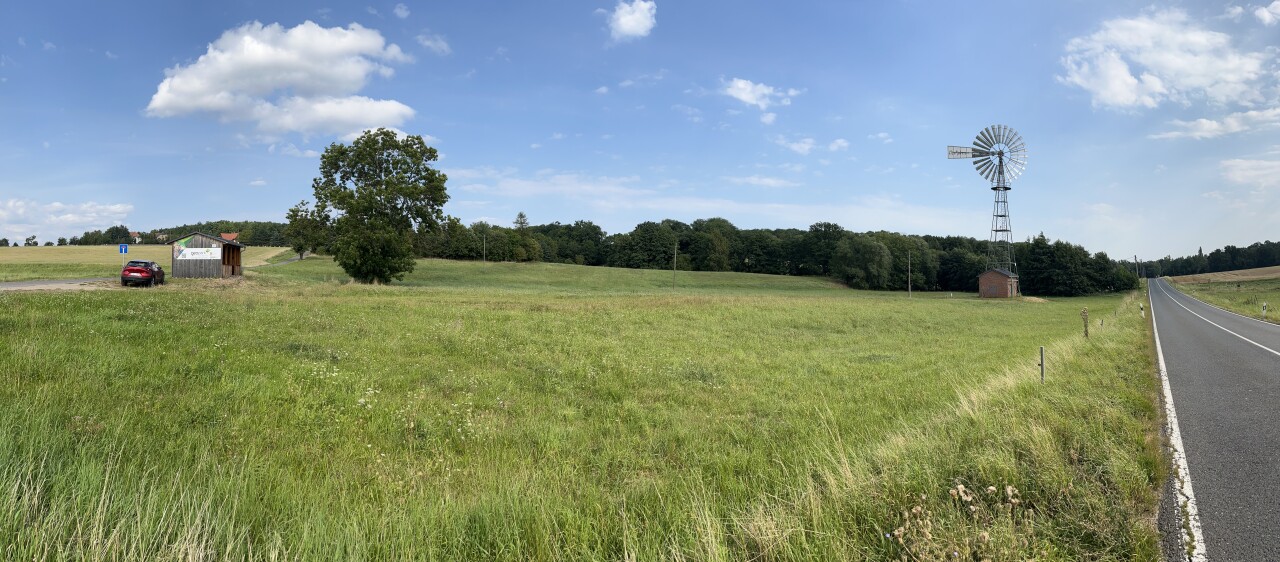

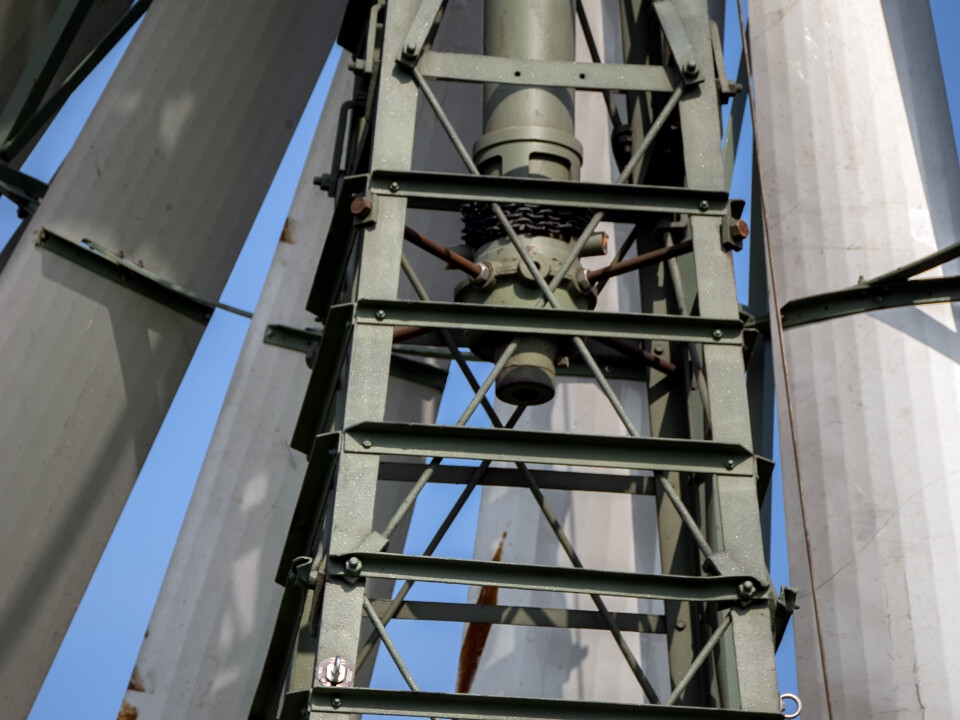

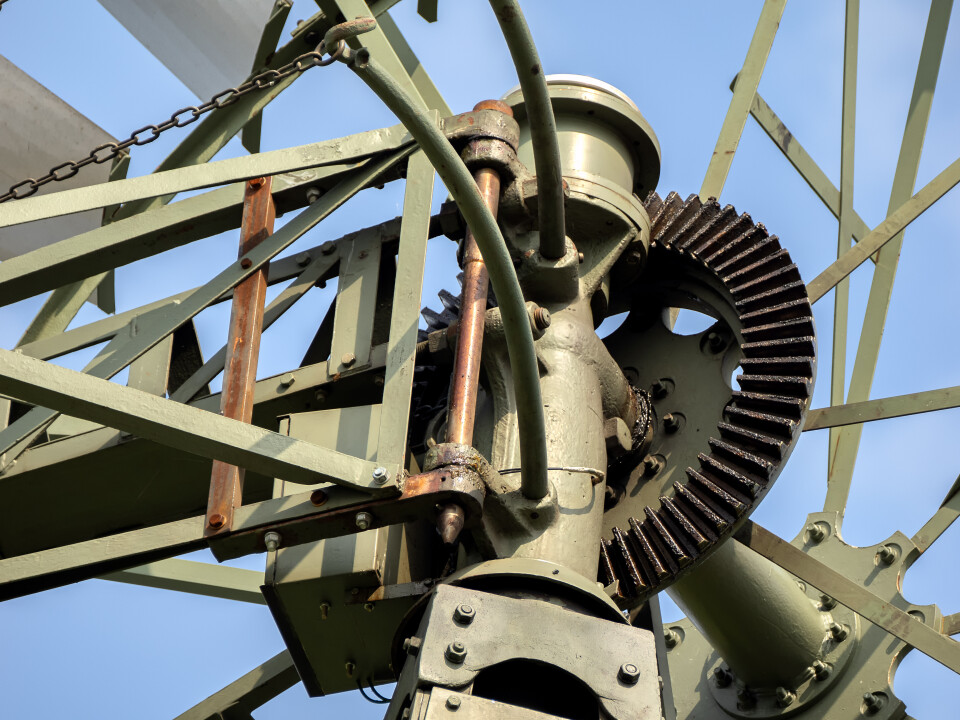

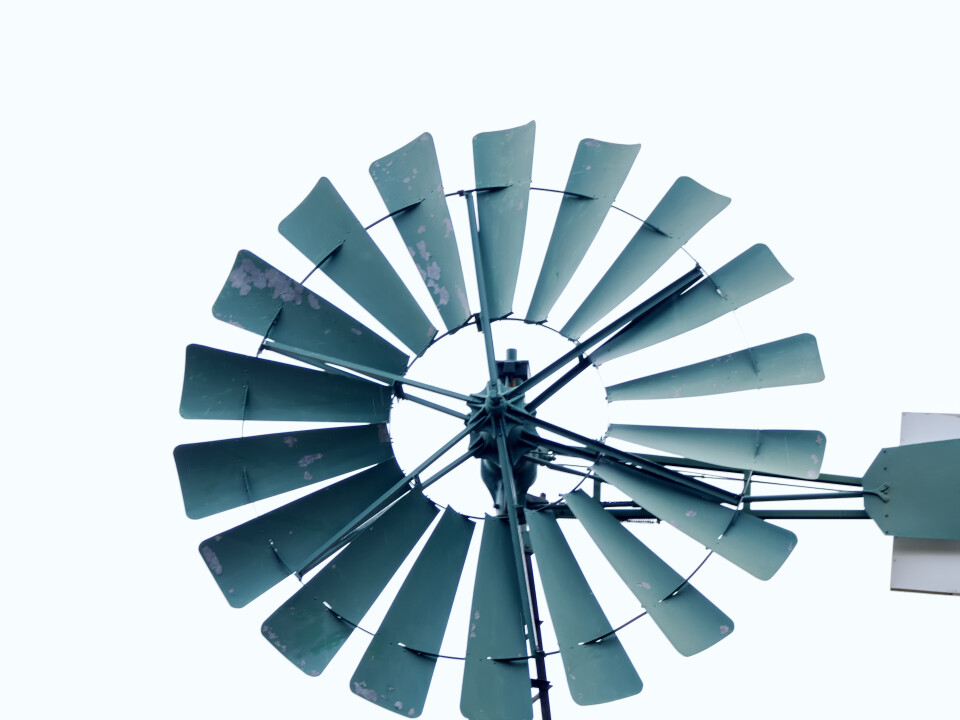

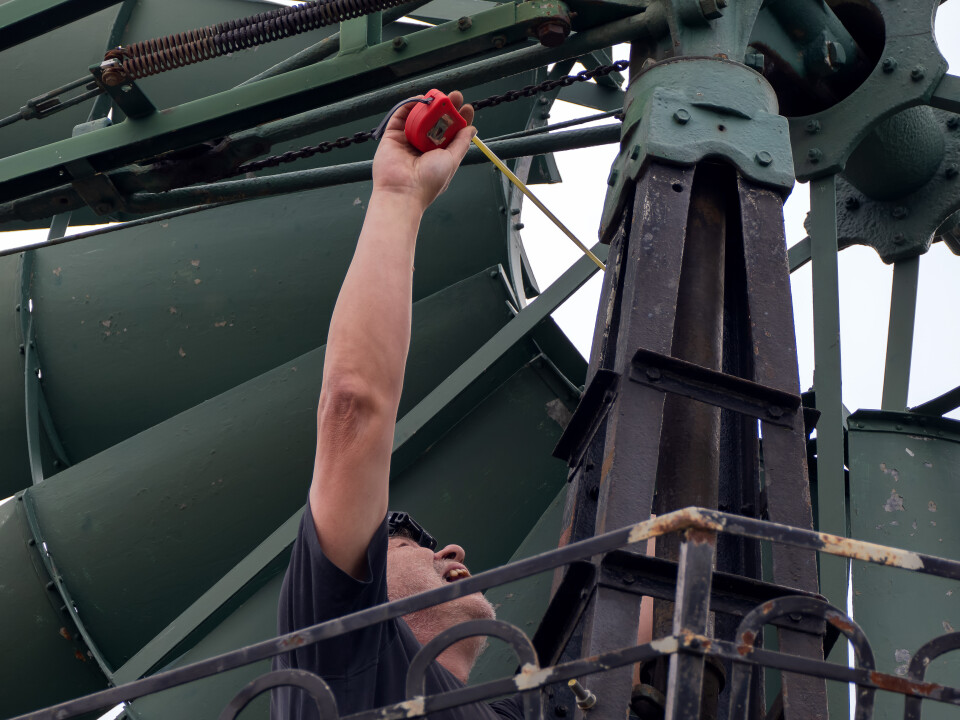

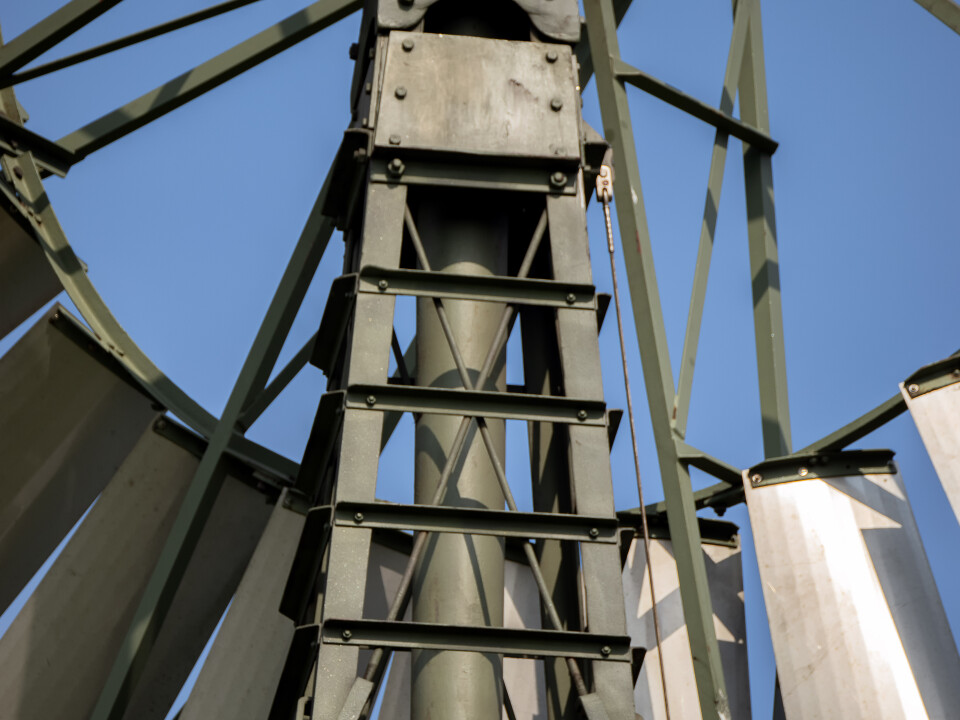

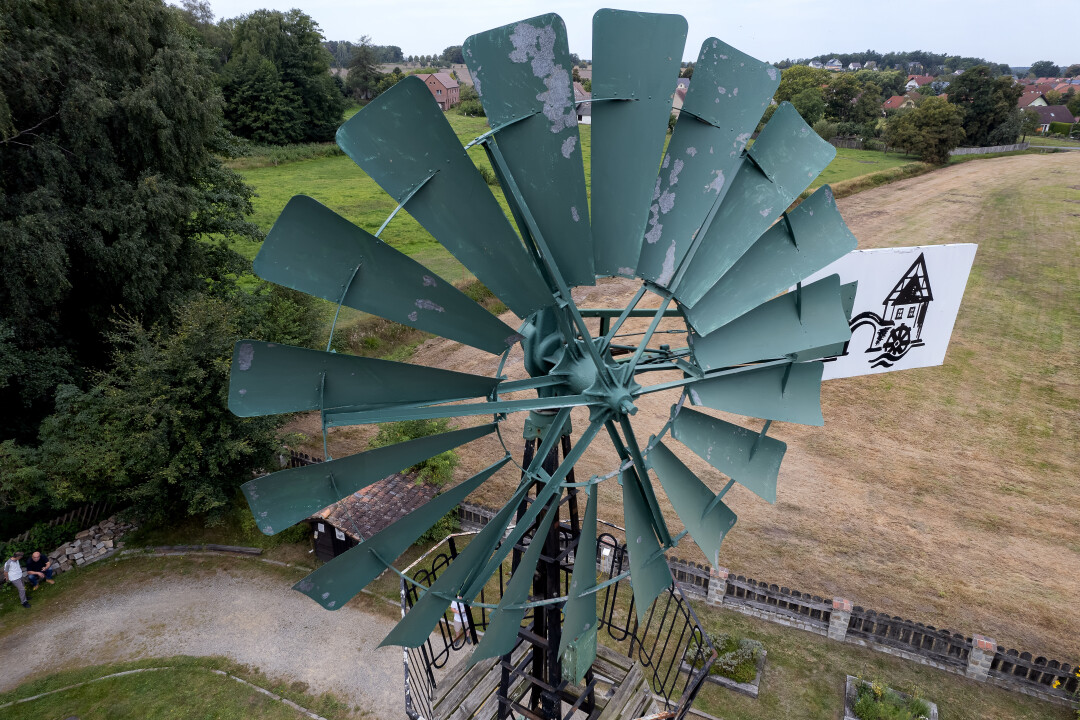

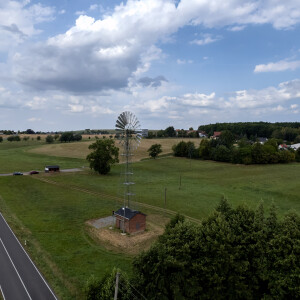

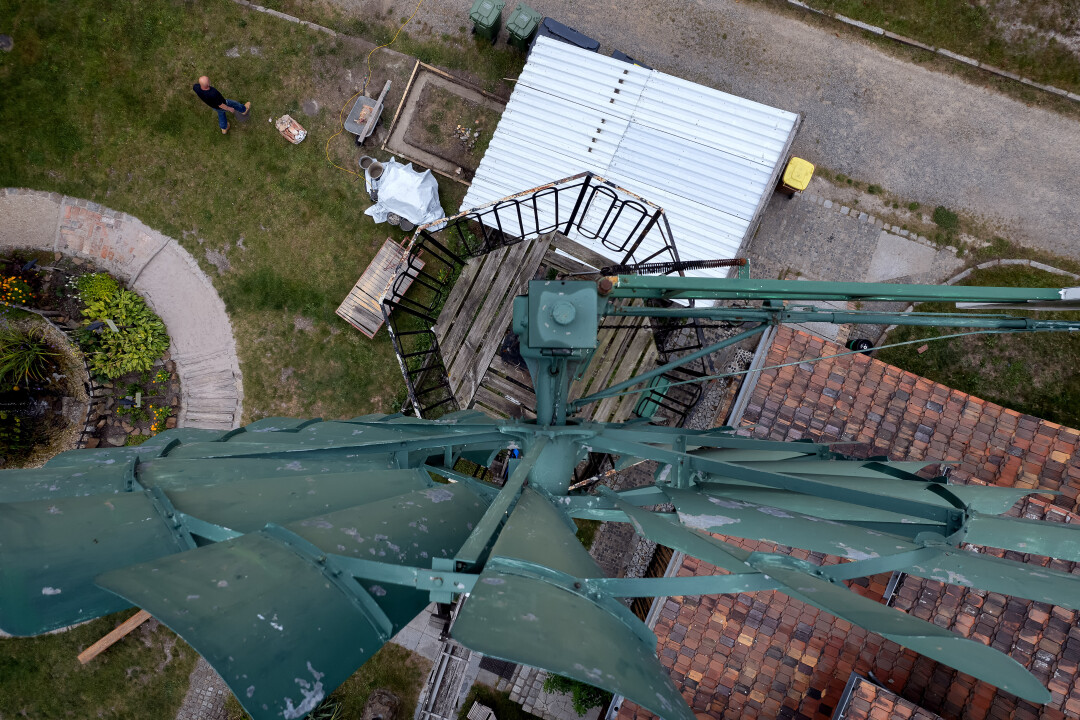

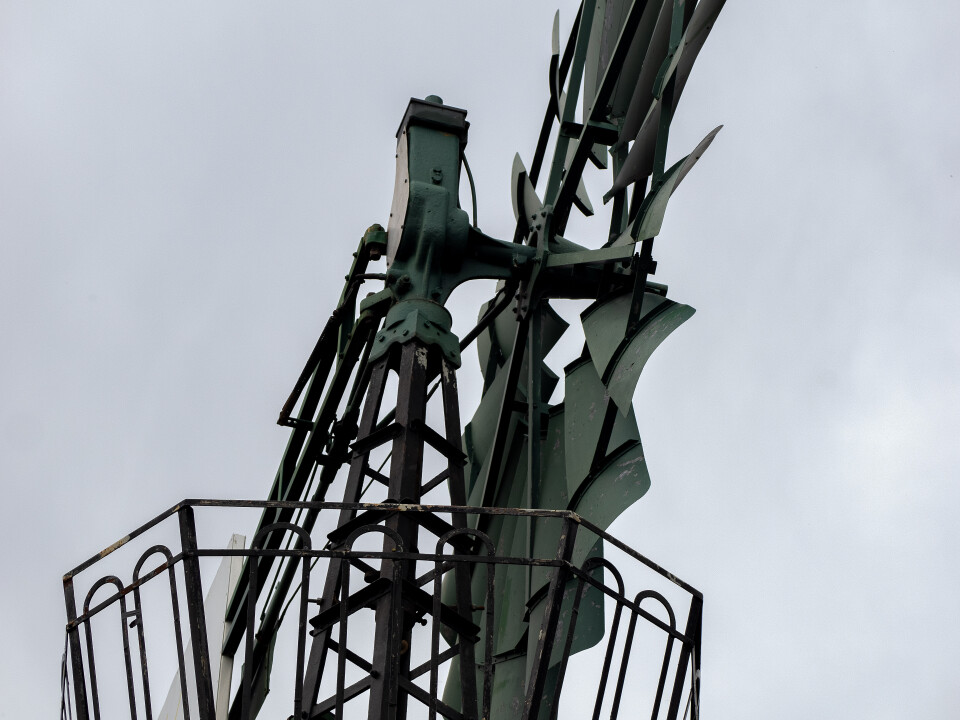

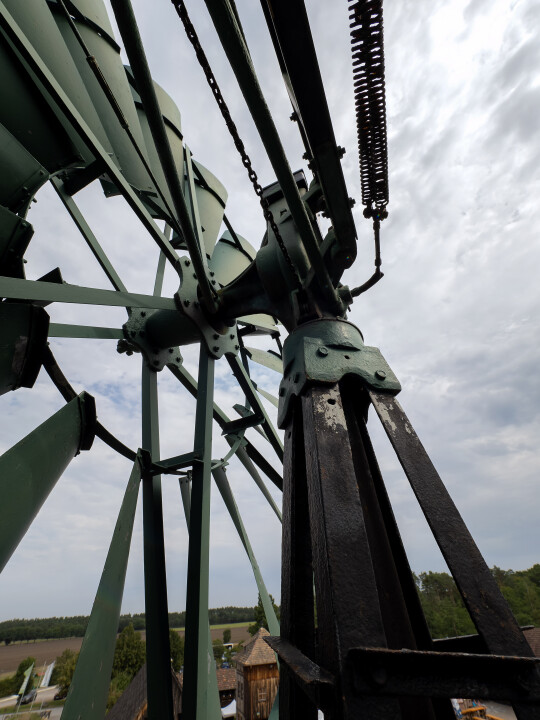

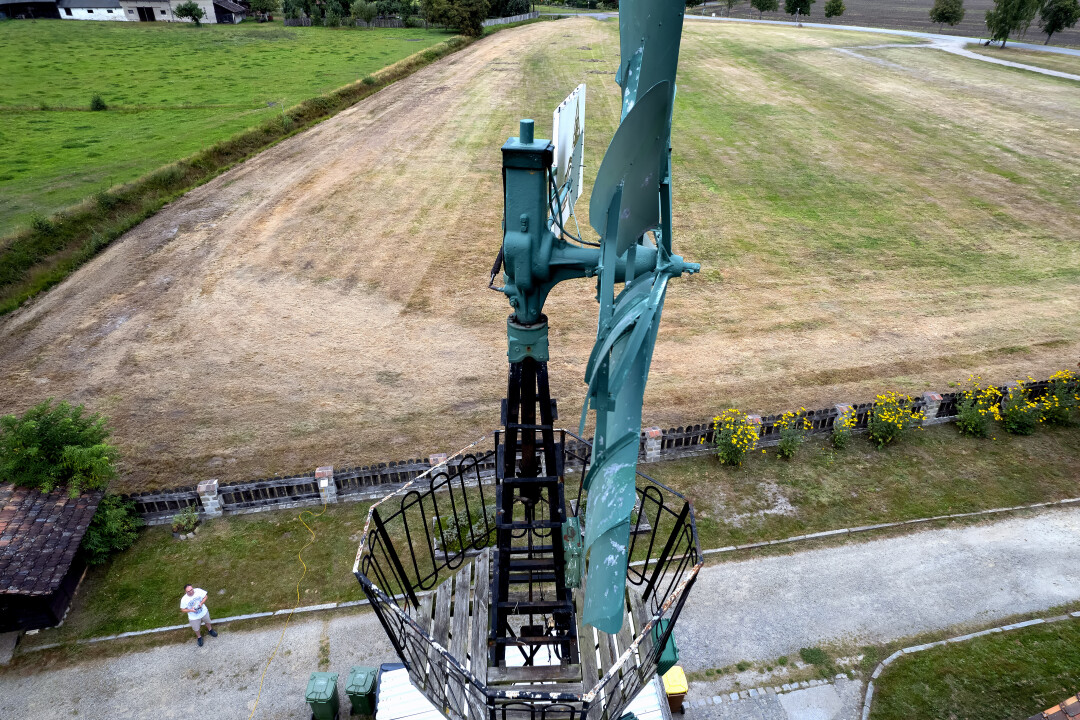

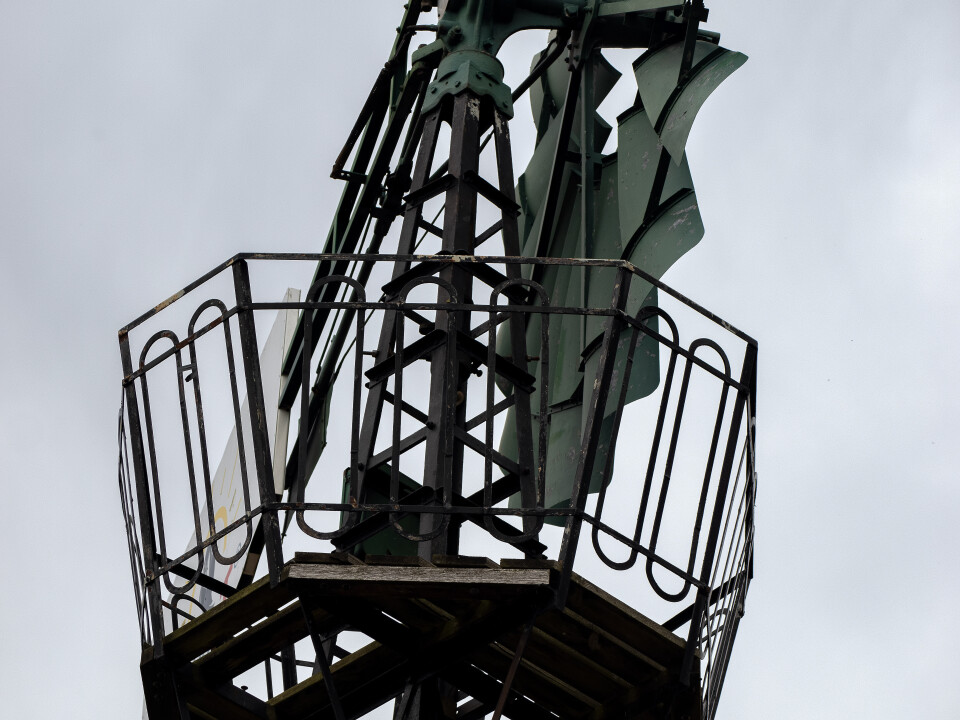

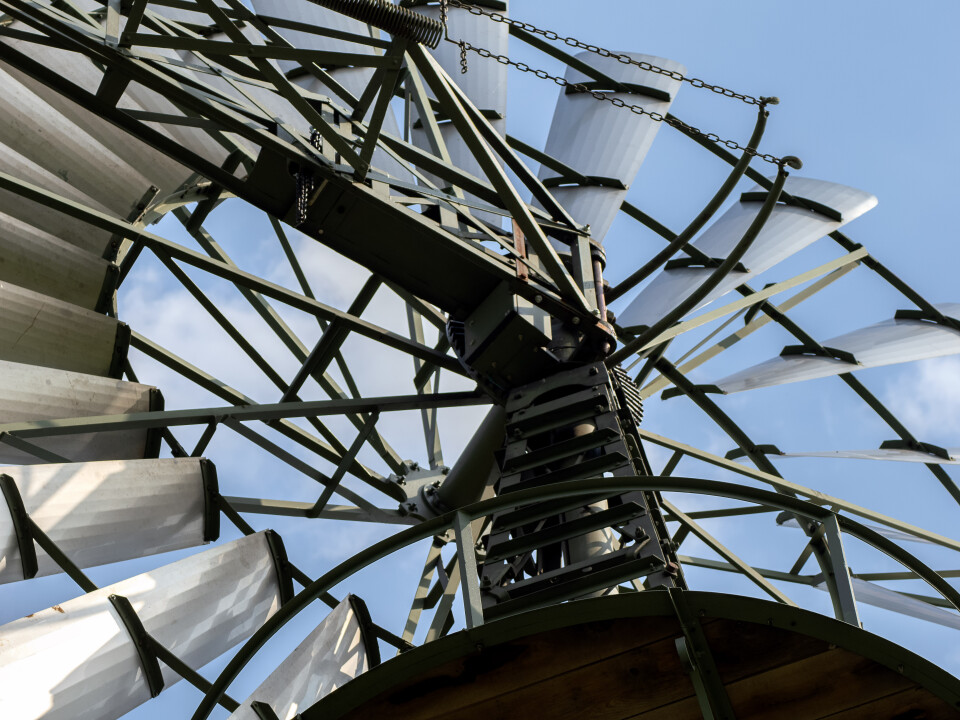

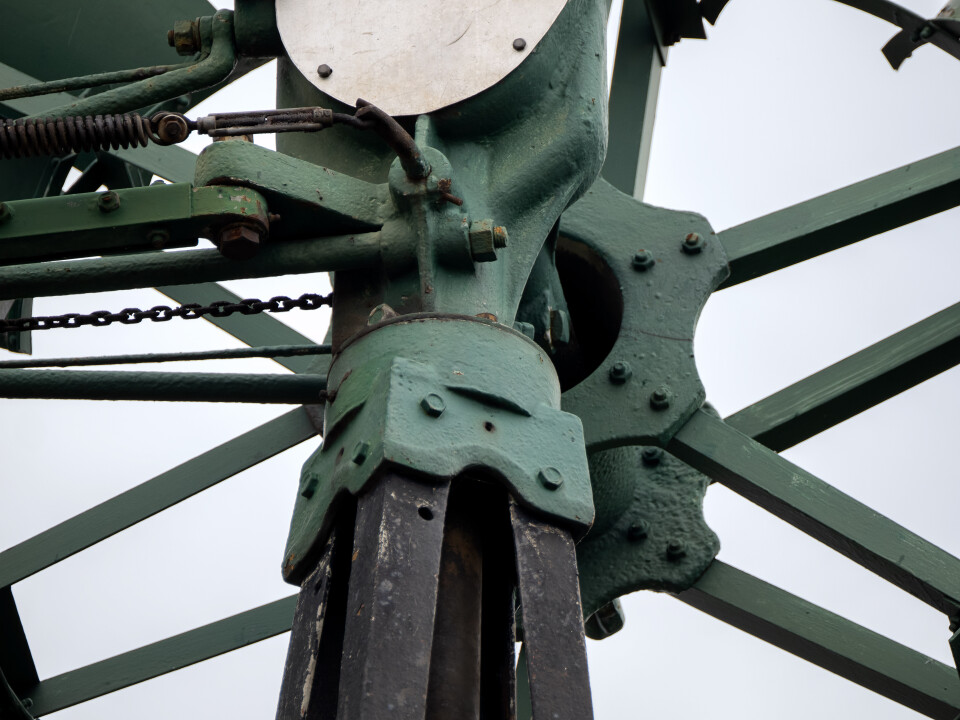

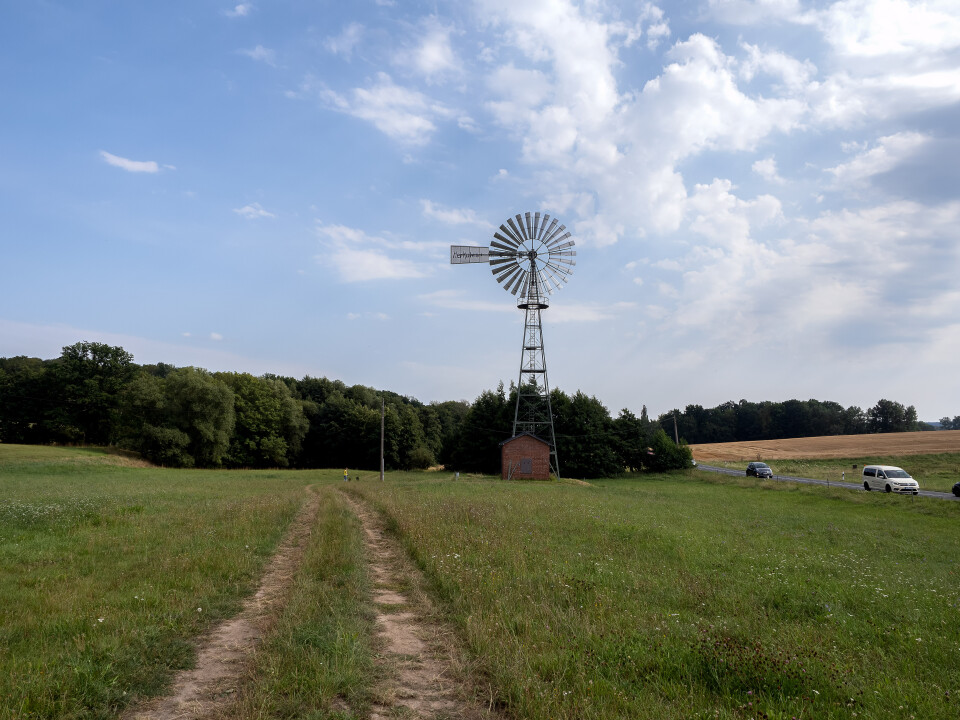

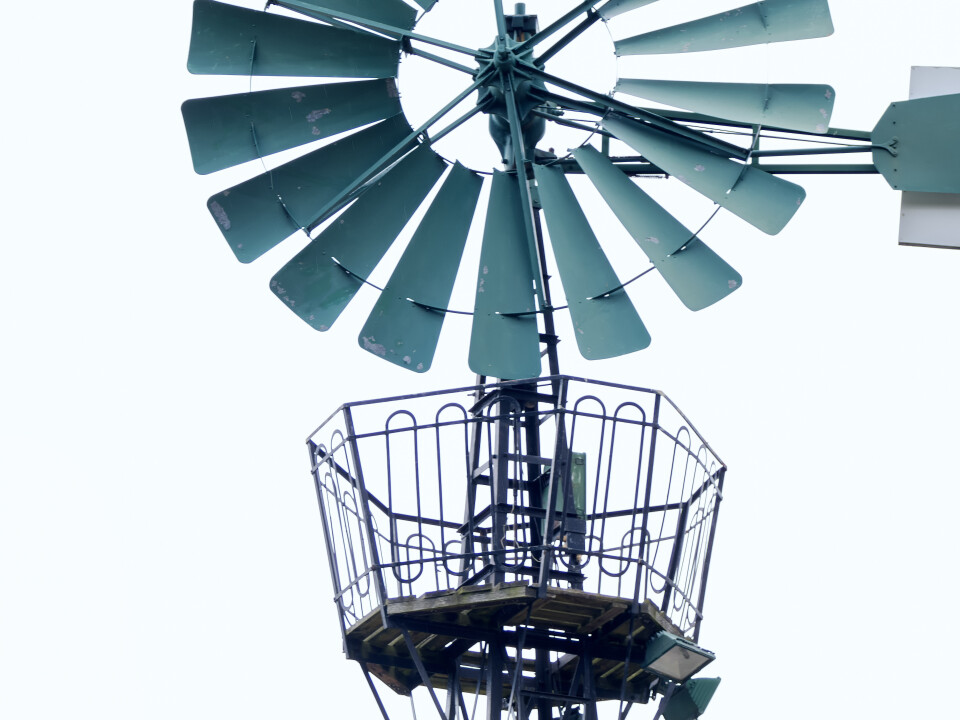

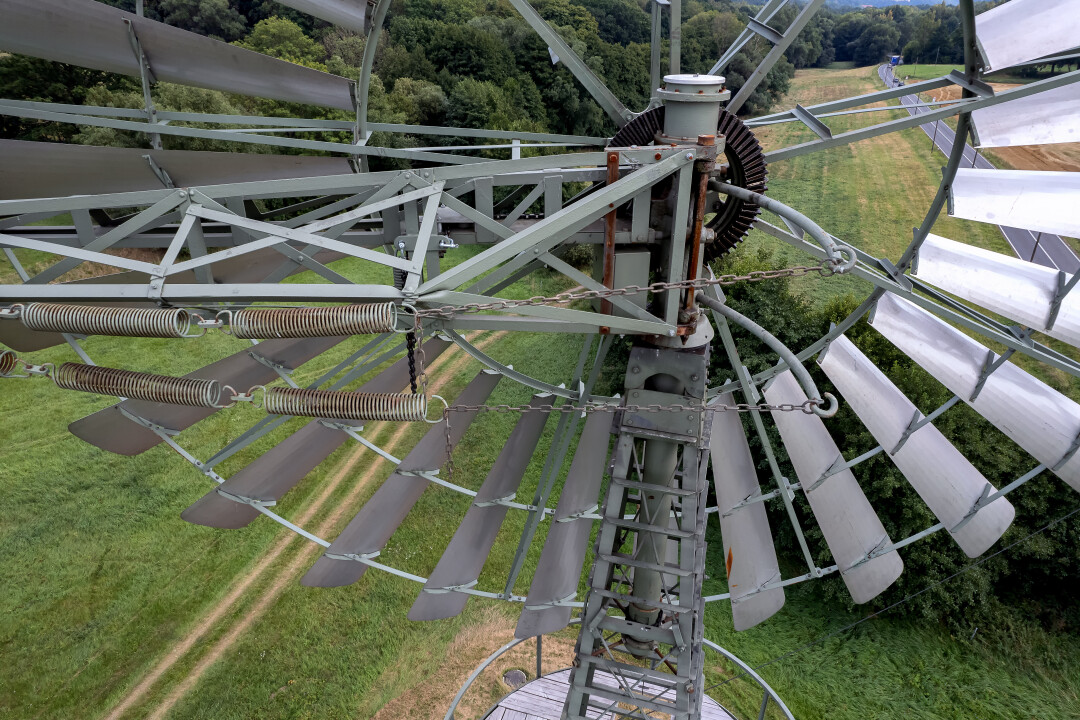

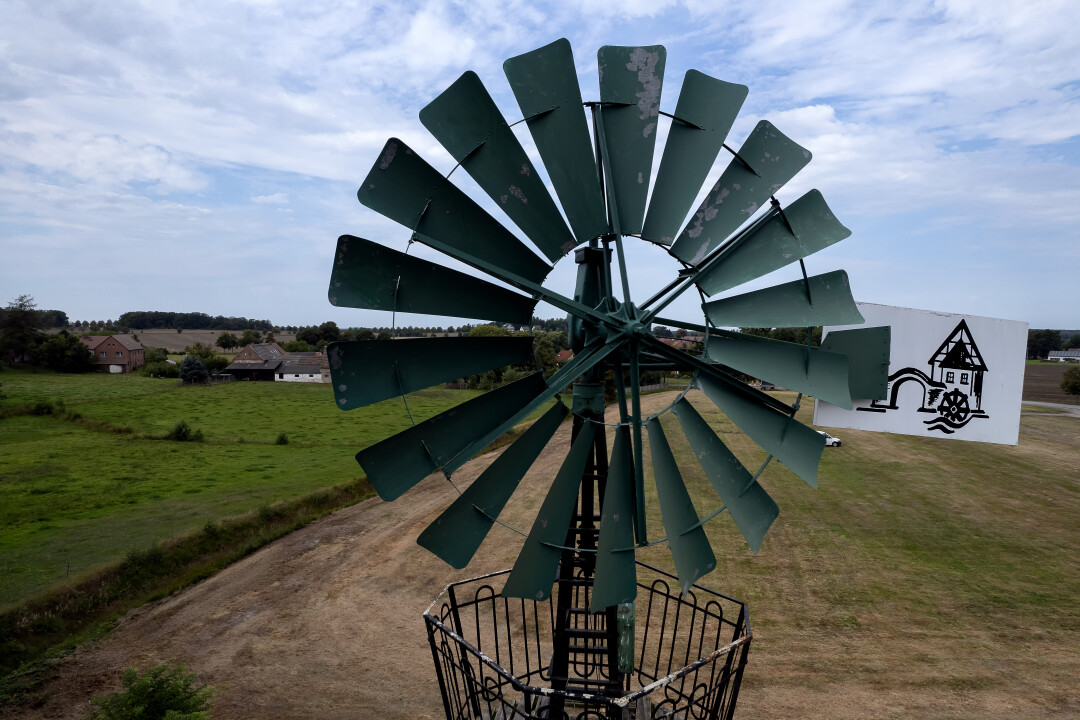

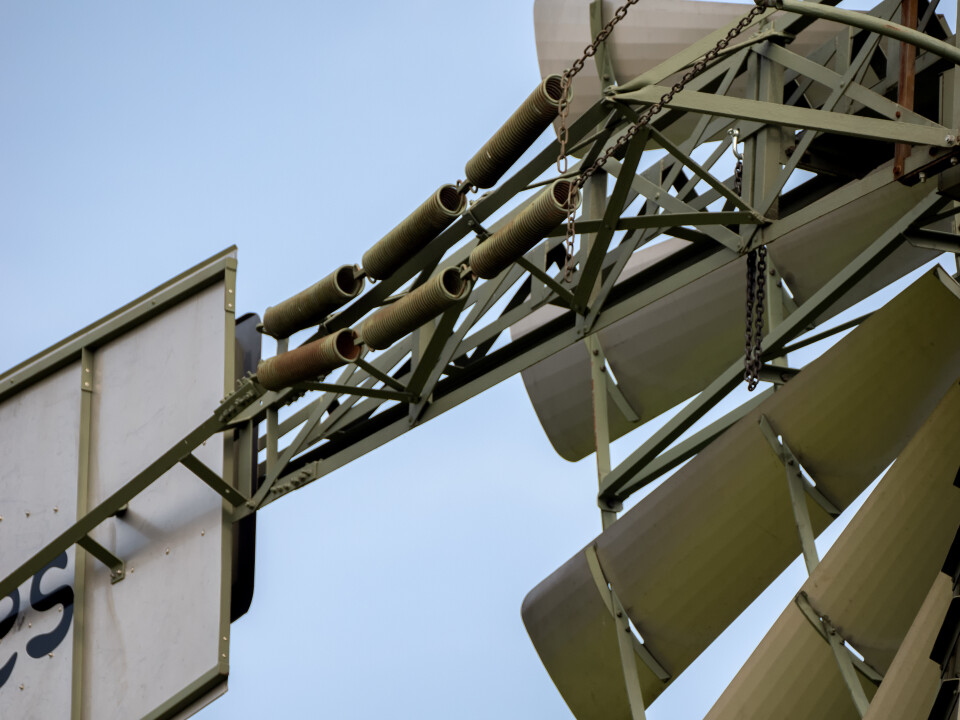

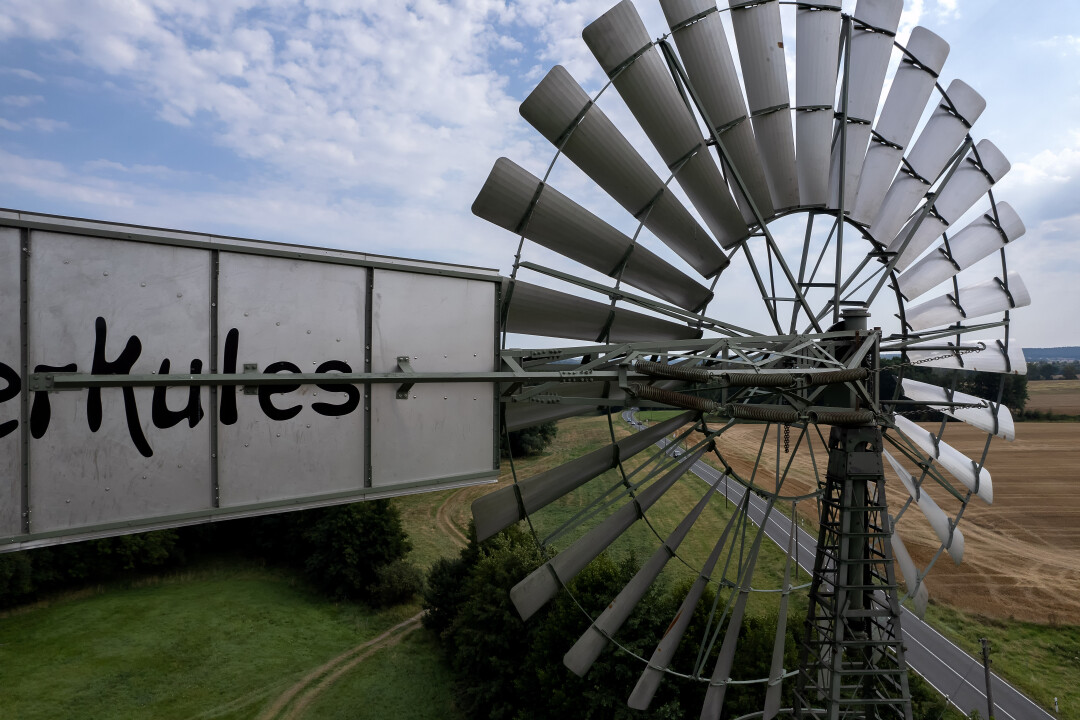

Dne 27. 8. 2025 se předseda spolku opět vydal do Krabatmühle (viz výše), tentokrát s projektanty Michalem Hofmanem a Davidem Güttnerem, který byl vybaven náhlavní kamerou, fotoaparátem s dlouhým ohniskem a zejména dronem s kamerou. Po prozkoumání větrného čerpadla v Krabatmühle se na návrh Davida Güttnera skupina přesunula k větrnému čerpadlu v Grumbachu západně od Drážďan. A to byl výborný nápad, neboť toto čerpadlo má instalován převod otáčivého pohybu lopatkového kola na otáčivý pohyb tyče vedoucí do vodárny stejně jako v Němčí. Nakonec i výkresová dokumentace v Zubrnicích obsahuje tento převod s obdobným principem: větší kuželové kolo je na ose lopatkového kola a k němu přiléhá menší kuželové kolo spojené s tyčí do vodárny.

Nedaleko od větrného čerpadla v Grumbachu byl dřevěný stánek "GEOPARK", v němž byly umístěny 3 infocedule k těžbě vápence v okolí. Jedna z nich obsahovala informace k větrnému čerpadlu dodanému firmou Vereinigten Windturbinen-Werke Dresden-Reick. Tato firma vznikla v roce 1911 z firmy Carl Reinsch, jež v témže roce převzala firmu Rudopha Braunse.
